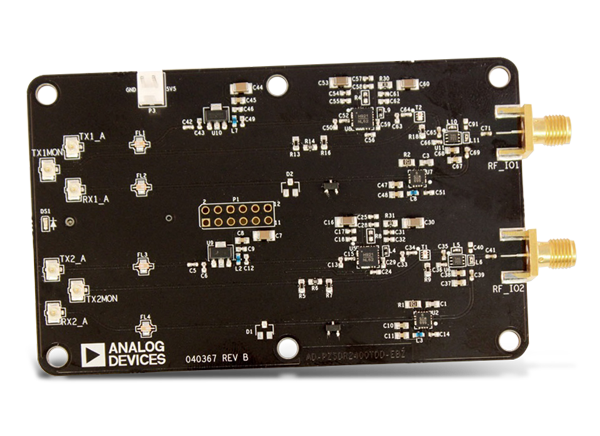

Analog Devices Inc. AD-PZSDR2400TDD-EB Testplatine

Das Analog Devices AD-PZSDR2400TDD-EB 2,4GHz TDD-Analogmodul unterstützt die leistungsstarken hochintegrierten AD9361 HF-Agile-Transceiver. Das AD-PZSDR2400TDD-EB, auch als die erste "HF-Persönlichkeitskarte" bezeichnet,  stellt dem Designer einen Pfad für die Aufbereitung der vom AD9361 gesendeten und empfangenen Signale zur Verfügung. Der 200MHz bis 2,7GHz SPDT-Schalter wird vom FPGA und der zugehörigen Software gesteuert und wählt den TX- oder RX-Pfad aus. Der Übertragungspfad des Moduls enthält einen 2,4GHz-Filter, Treiberverstärker und HMC921 2W-Leistungsverstärker. Der Empfangspfad besteht aus dem 2,4GHz-Filter und dem rausch- und verlustarmen Verstärker.
