3M Verteiler-Sockel der Baureihe 3S8 für Mini-Stack-Verbinder
Der 3M Mini-Stack-Verbinder Verteiler-Sockel 3S8-Baureihe ermöglicht eine optimierte Kabellänge in der Sensorverkabelung und arbeitet bei einer Spannung von 32 V und einem Strom von 2 A. Diese Verbinder bieten 12 bis 16 Kontaktpositionen und drei oder vier Drahtbefestigungspositionen für den Sockel. Die 3S8- Baureihe kann mit dem Stack und dem Common Wire-Mount Sockel der 3S5- Baureihe verwendet werden. Die Mini-Stapelverbinder sind in der Panel-Mount- und der freihängenden Version erhältlich. Die 3M 3S8 Mini-Stapelverbinder Verteiler-Sockel arbeiten in einem Temperaturbereich von -20°C bis +85°C und sind RoHs-konform.
Merkmale
- Ermöglicht eine optimierte Kabelverlängerung bei der Sensorverkabelung
- Montage auf der Schalttafel und freihängende Optionen
- Kann mit der Baureihe für Stapel und den gemeinsamen Drahtmontage-Sockeln 3S5 verwendet werden
- RoHS-konform
Technische Daten
- 12 bis 16 Kontaktpositionen
- 3 oder 4 Sockelpositionen für Drahtmontage
- maximale Spannung 32 V
- maximaler Strom 2 A
- Temperaturbereich: -20 °C bis +85 °C

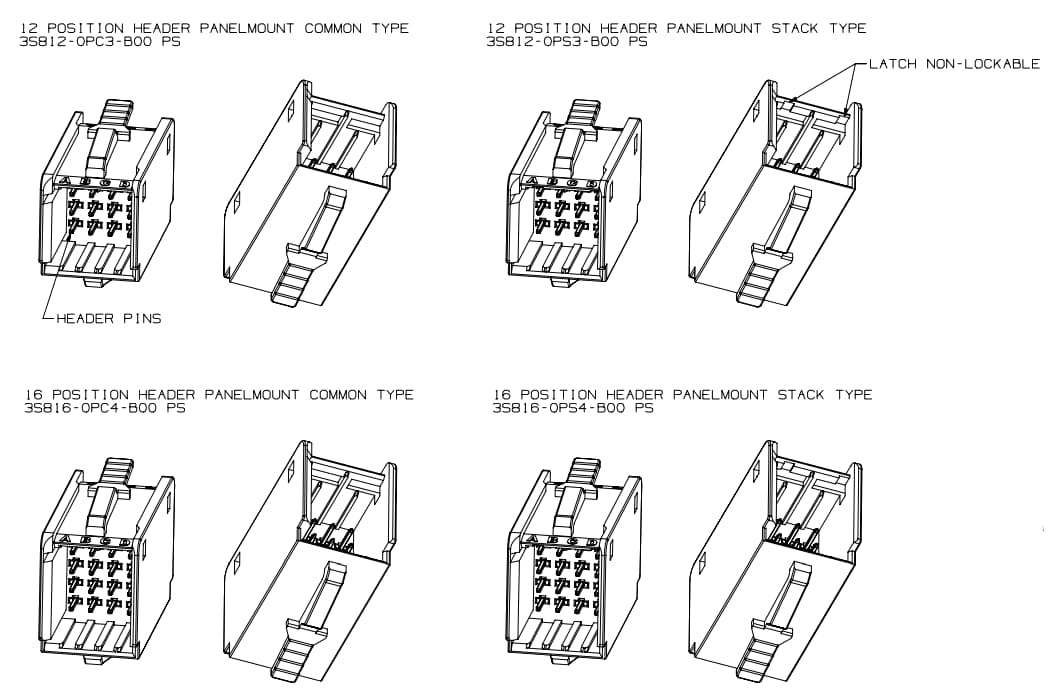

Montagepläne für die Paneelmontage
