Analog Devices AD8479 Präzisionsdifferenzverstärker

Analog Devices AD8479 Präzisionsdifferenzverstärker

Der AD8479 Präzisionsdifferenzverstärker von Analog Devices ist ein Differenzverstärker mit einem sehr hohen Eingangs-Gleichtakt-Spannungsbereich. Der AD8479 ist ein Präzisionsgerät, das es dem Nutzer ermöglicht, differentielle Signale bei vorhandenen hohen Gleichtakt-Spannungsbereichen von bis zu ±600V exakt zu messen. Der AD8479 dient als Ersatz für kostenintensive Isolationsverstärker in Anwendungsbereichen, die die keine galvanische Isolierung erforderlich machen. Das Gerät wird über einen ±600V Gleichtaktspannungsbereich betrieben und verfügt über Eingänge, die vor Gleichtakt oder differentiellen Takt-Transienten bis zu ±600V geschützt sind. Der AD8479 bietet eine geringe Offsetspannung, einen geringen Offsetspannungs-Drift, einen geringen Verstärkungs-Drift und ein hervorragendes Gleichtakt-Ablehnungsverhältnis (CMRR) über einen breiten Frequenzbereich.
Merkmale
  • ±600V Gleichtakt-Spannungsbereich
  • Rail-to-Rail-Ausgang
  • Feste Verstärkung von 1
  • Breiter Stromversorgungsbereich von ±2,5V bis ±18V
  • 550μA typischer Versorgungsstrom
  • Hervorragende AC-Spezifikationen
  • 90dB Minimum CMRR
  • 130kHz Bandbreite
  • Hoch genaue DC-Leistung
  • 5ppm maximale Verstärkungs-Nichtlinearität
  • Maximaler Offsetspannungs-Drift 10μV/°C
  • Maximaler Verstärkungs-Drift 5ppm/°C
Anwendungsbereiche
  • Hochspannungs-Stromabtastung
  • Batteriezellenspannungsüberwachung
  • Stromversorgungswächter
  • Motorsteuerung
  • Isolation

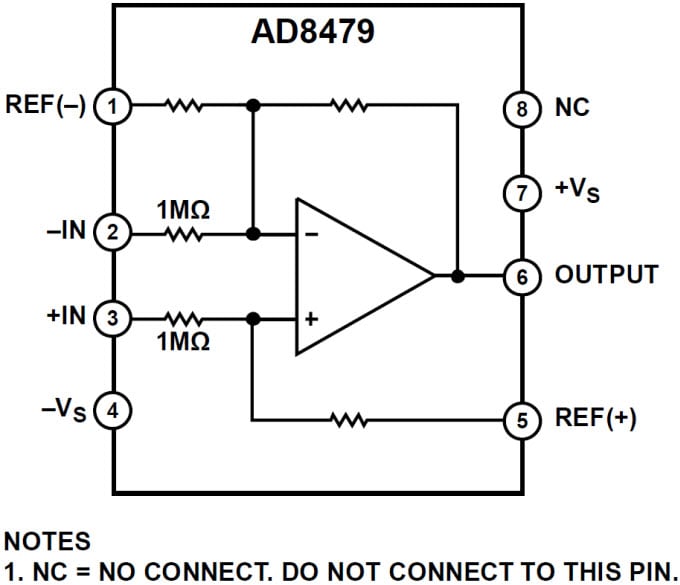

Funktionsblockdiagramm
Funktionsblockdiagramm
