Analog Devices Inc. LT9890 150-A-Stromwächter
Der Analog Devices LT9890 150-A-Stromwächter bietet ein internes Strommesselement, das einen Laststrom von bis zu 150 A unterstützt. Die werkseitige Kalibrierung des Strommesselements und eine Nulltemperaturkoeffizient-Architektur entwickelt sich in einem Gesamtfehler (TUE) von weniger als 1,3 %.
Der LT9890 150-A-Stromwächter von ADI verfügt über ein 26.600:1-Eingang-zu-Ausgang-Stromverhältnis mit einer Frequenzbandbreite größer als 3 MHz, die ein schnelles und genaues massebezogenes Ausgangssignal liefert und gleichzeitig unempfindlich gegenüber Erdspannungsschwankungen ist. Eine minimale Verlustleistung wird durch einen niedrigen Strompfadwiderstand von 150 μΩ und ein Seitenverhältnis erreicht, das zu großen Leiterplatten-Spuren (PCB) förderlich ist.
Der LT9890 150-A-Stromwächter unterstützt Eingangsspannungen von 2,7 V bis 65 V und ist mit den Psys-Applikationen (Plattform-Leistung) von Intel kompatibel.
Merkmale
- Integriertes Strommesselement
- Strombereich: 150 A
- 26.600:1-Eingangs-zu-Ausgangs-Stromverhältnis (5 mA bei 133 A).
- ±1,3 % TUE maximum (ISENSE = 45 A bis 150 A)
- 3,2 MHz Kleinsignalbandbreite (ISENSE = 150 A)
- Strompfadwiderstand: 150 μΩ
- Wird von 2,7 V bis 65 V betrieben
- Intel Psys-kompatibel
- Erhältlich in einem LGA-Gehäuse mit 108 Anschlüsse von 10 mm x 20 mm x 2,75 mm
Applikationen
- Computer und Netzwerkserver
- Intel Motherboards mit zentraler Verarbeitungseinheit (CPU)
- Netzwerkspeicher
- Kommunikationsanlagen
- Elektrofahrzeuge
- Fotovoltaik
Weitere Ressourcen

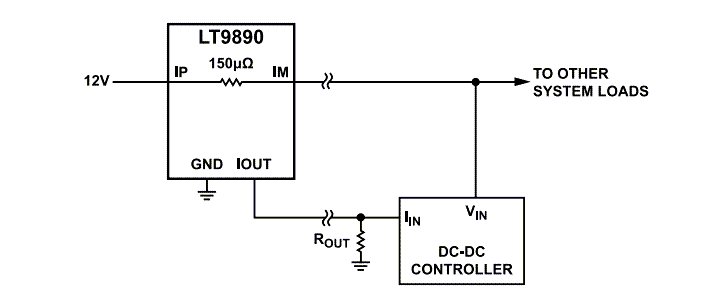

Typische Applikation

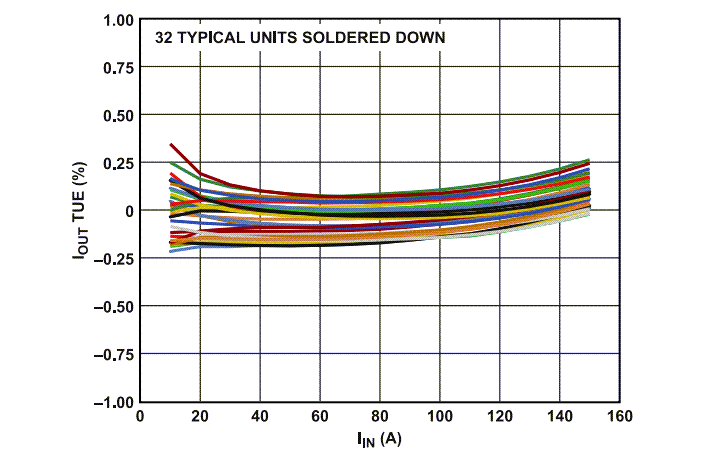

Ausgangsstrom (IOUT) TUE vs. IIN

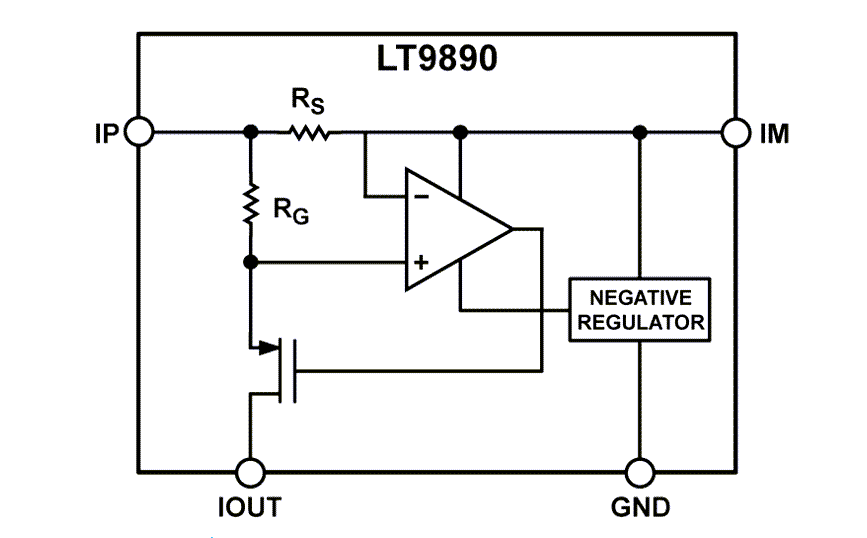

Blockdiagramm
Veröffentlichungsdatum: 2023-11-08
| Aktualisiert: 2023-11-26
