Analog Devices Inc. LTC®3644 Monolithische Abwärtsregler
Analog Devices Inc. LTC®3644 Monolithische Abwärtsregler verfügen über einen Quad-Ausgang von 1,25 A und können mit Eingangsversorgungen von bis zu 17 V betrieben werden. Die Schaltfrequenz ist intern auf 1 MHz oder 2,25 MHz festgelegt. Die Regler verfügen über einen Synchronisationsbereich von ±50 %. Die Bauteile zeichnen sich durch einen extrem niedrigen Ruhestrom und einen hohen Wirkungsgrad über einen großen VIN- und VOUT-Bereich aus.
Merkmale
- Vierkanal-Abwärtsausgänge: 1,25 A
- Großer VIN-Bereich: 2,7 V bis 17 V
- Großer VOUT-Bereich: 0,6 V bis VIN
- IOUT mit einer Induktivität konfigurierbar: 1,25 A/2,5 A/3,75 A/5 A
- Integrierte 300-mΩ-p-Kanal-/80-mΩ-n-Kanal-MOSFETs bieten einen Wirkungsgrad von bis zu 93 %
- Burst-Modus-Betrieb im Nulllastmodus IQ von <10 µA mit allen aktivierten Kanälen
- Festfrequenz (1 MHz/2,25 MHz) mit einem Frequenzsynchronisierungsbereich von ±50 %
- Ausgangsspannungsgenauigkeit: ±1 %
- Strommodus-Betrieb für ein hervorragendes Leitungs- und Last-Einschwingverhalten
- Vollständiger Dropout-Betrieb (Tastverhältnis von 100 %)
- Phasensprung-programmierbar mit externem Taktgeber
- BGA-Gehäuse von 5 mm × 5 mm × 1,72 mm
Applikationen
- Batteriebetriebene Systeme
- Punktlast-Versorgungen
- Tragbar – Handheld-Scanner und -Kameras

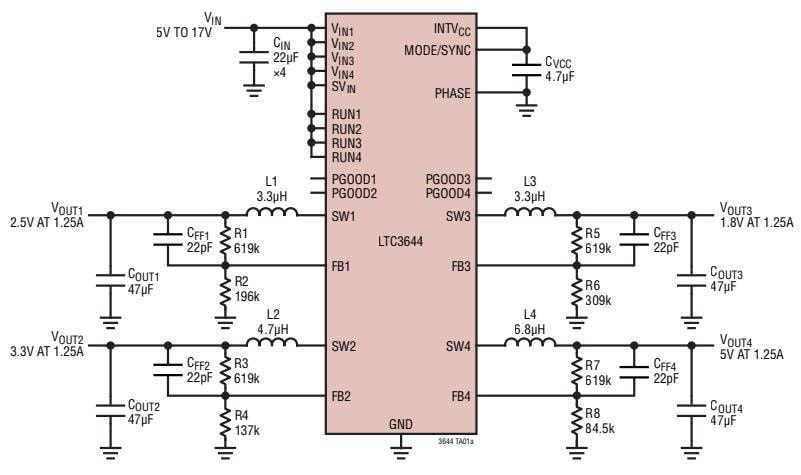

TYPISCHE APPLIKATION
