Signal Transformer / Bel SFAPI feste axiale Leistungsinduktivitäten
Signal Transformer / Bel SFAPI feste axiale Leistungsinduktivitäten verfügen über eine hohe Permeabilität, beeindruckenden elektrischen Widerstand und geringe Wirbelstromverluste. Diese Leistungsinduktivitäten wirken allen Stromänderungen entgegen, die durch die Spule fließen. Die SFAPI-Leistungsinduktivitäten können mit einem Kondensator gekoppelt werden, um plötzliche Änderungen der Ausgangsspannung und des Ausgangsstroms von Stromversorgungen zu verhindern. Diese festen axialen Leistungsinduktivitäten verfügen über eine Hochstromdrosselspule, einen großen Induktivitätsbereich und einen Ferritkern mit hoher Sättigung. Die SFAPI-Leistungsinduktivitäten arbeiten in einem Temperaturbereich von -40 ° °C bis 125 ° °C. Zu den typischen Applikationen gehören Schaltregler, Stromversorgungen, Lautsprecher-Crossover-Netzwerke und RFI-Unterdrückungsfilter.
Merkmale
- Hochstromdrosselspule
- Großer Induktivitätsbereich
- Ferritkern mit hoher Sättigung
- UL-zertifizierte Schrumpfschlauchabdeckung
- Kostengünstige Leistungsinduktivität
Technische Daten
- Großer Induktivitätsbereich:
- 27 µH bis 4,7 mH (1,28 A bis 0,1 A)
- Ferritkern mit hoher Sättigung
- Betriebstemperaturbereich:
- -40 °C bis 125 °C
- Lagertemperatur-Komponente:
- -40 °C bis 125 °C
Applikationen
- Schaltregler
- Leistungsverstärker, Wandler und Umrichter
- Stromversorgungen (Buck, Boost, SEPIC und Cuk)
- SCR- und Triac-Steuerungen
- Lautsprecher-Frequenzweichen
- RFI-Unterdrückungsfilter/RFI-Abstimmspulen
- Snubber-Schaltungen

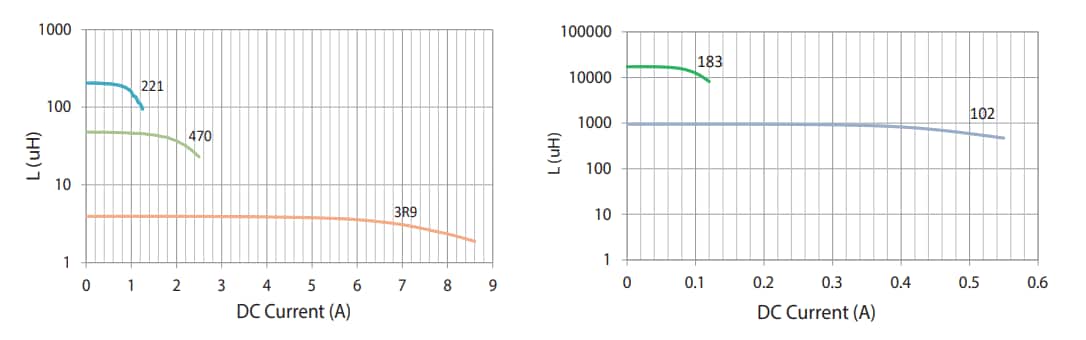

Induktivität vs. DC-Stromkurve

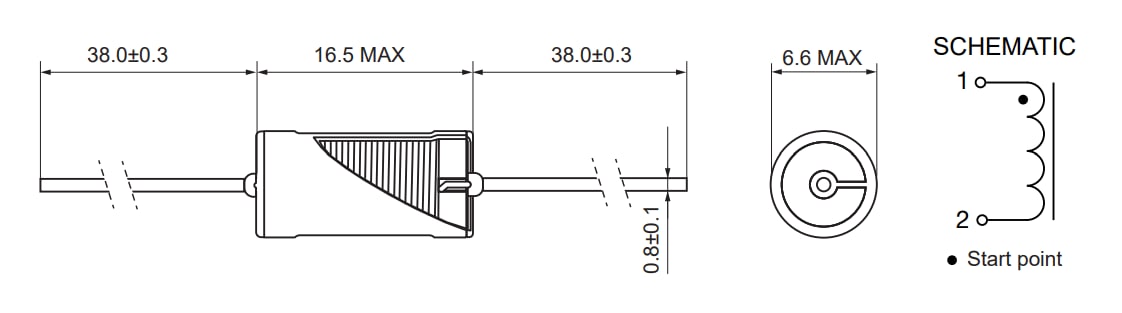

Abmessungen (mm)
