Bourns PF2203 Riedon™ Dickschichtwiderstände
Bourns PF2203 Riedon™ Dickschichtwiderstände sind hochstabile Widerstände mit 35 W-Nennleistungen, die im TO-220-Gehäuse untergebracht sind. Diese Dickschichtwiderstände bieten einen Widerstand von 0,02 Ω bis 51 kΩ und einen thermischen Widerstand von 3,3°C/W mit Widerstandstoleranzen von ±1 % oder ±5 %. Die PF2203 Widerstände sind mit einer Induktivität von 100 nH und einer Durchschlagsfestigkeit von 2.000 VDC ausgestattet. Diese Dickschichtwiderstände sind RoHs-konform und verfügen über einen Temperaturkoeffizienten von ± 50ppm/°C (bei R ≥ 10Ω). Die PF2203 Dickschichtwiderstände werden in Applikationen wie Unterhaltungselektronik, Telekommunikation, Industrie, Snubber, Strommessung, Netzteile, Schrittmotorantriebe, Eingangsverstärker und Spannungsteiler verwendet.
Merkmale
- Früher ein Riedon™-Produkt
- Widerstandsbereich: 0,02 Ω bis 51 kΩ
- 35 W Nennleistung (mit Kühlkörper)
- 1 W Nennleistung (ohne Kühlkörper)
- Widerstandstoleranzen: ±1 % oder ±5 %
- -55 °C bis 175 °C Betriebstemperaturbereich
- Temperaturkoeffizient (TCR):
- ± 50ppm/°C (R ≥ 10Ω)
- ± 100ppm/°C (0, 1Ω ≤ R ≤ 10Ω)
- ±250 PPM/°C (R < 0,1 Ω)
- Hochstabile Schichtwiderstandselemente
- 2.000 VDC Durchschlagsfestigkeit
- 100 nH Induktivität
- Nicht-induktiv (<10 nH)
- Isolationswiderstand: > 1.000 MΩ
- Feuchtigkeitsbeständig
- Isolierte Montagelasche
- Gehäuse TO-220
- RoHS-konform
Applikationen
- Verbraucher
- Telekommunikation
- Industrie
- Snubber
- Strommessung
- Netzteile
- Schrittmotorantriebe
- Eingangsverstärker
- Spannungsteiler

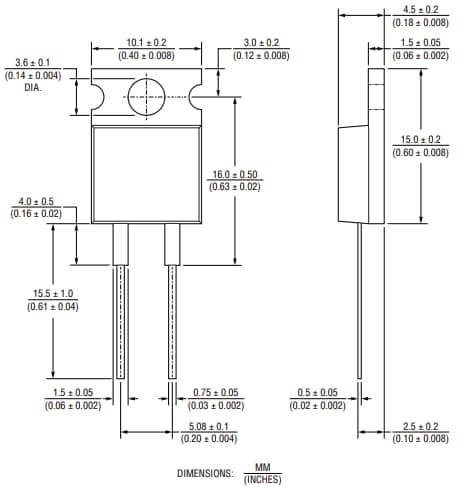

Abmessungen
