Carling Technologies 611/621-Baureihe Wippschalter

Die Wippschalter der 611/621-Baureihe von Carling Technologies sind kleine Snap-in-Wippschalter mit ein- oder zweipoliger Schaltung, internationalen Zulassungen und Einstufungen gemäß 11 A 125 VAC. Diese Schalter bieten ein elegantes Design und eine Vielzahl von Bedienelementen und Anschlussmöglichkeiten. Die Anschlussoptionen umfassen Lötösen, 0,187 Tabs, Drahtleitungen, PC-Anschlüsse und PC-Front- oder Rückseitenmontage. Die Schalter der 611/621-Baureihen sind in verschiedenen Farben mit Paddle-, Visi-Rocker- oder Solid-Color-Rocker-Bedienelementen und verschiedenen Beschriftungsoptionen erhältlich. Diese Wippschalter verfügen über eine Durchschlagfestigkeit von 1000 VRMS (min.), einen Isolationswiderstand von 100 MΩ (min.) und 50.000 Lebenszyklen. Zu den typischen Applikationen gehören Haushaltsgeräte, audiovisuelle Geräte, Netzteile und medizinische Geräte.

Technische Daten

  • Snap-in-Montagemethode
  • 1-2 Pole
  • 12 VDC bis 24 VDC und 125 VAC bis 250 VAC
  • Schaltungen:
    • Ein-Aus
    • Ein-Ein
    • Ein-(Ein)
    • Ein-Aus-Ein
    • (Ein)-Aus-(Ein)
    • Ein-Aus- (Ein)
  • Elektrische Lebensdauer:
    • 50.000 Zyklen — einpolig
    • 50000 Zyklen — zweipolig
  • 1000 VRMS Durchschlagsfestigkeit (min.)
  • Isolationswiderstand: 100 MΩ (min.)
  • Art der Bedienung:
    • Gebogener einfarbige Wippschalter
    • Gekrümmter zweifarbiger Visi-Wippschalter
    • Einfarbige Kippschalter
  • Anschlussoptionen:
    • .187 QC-Tabs
    • .080 Lötfahnen
    • .187 Lötfahnen
    • Anschlussdrähte
    • PC-Anschlüsse
  • 32 °F bis 185 °F (0 °C bis 85 °C) Betriebstemperaturbereich

Applikationen

  • Haushaltsgeräte
  • Audio/Visuell
  • Stromversorgung
  • Medizinische Geräte

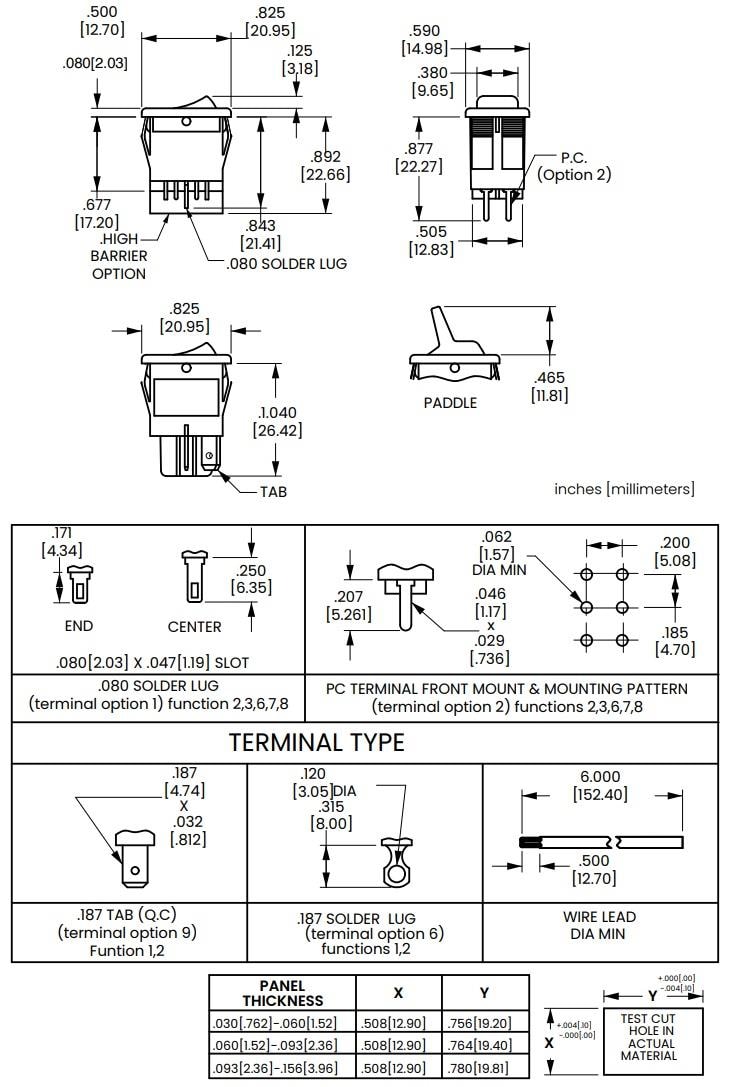

Maßzeichnungen

Technische Zeichnung - Carling Technologies 611/621-Baureihe Wippschalter
