Cree LED XLamp® XFL Hochleistungs-Fackel-LEDs
Die Cree LED XLamp® XFL Hochleistungs-Fackel-LEDs sind in Bezug auf Lichtleistung, optische Leistung und Wert für Taschenlampen und andere tragbare Beleuchtungsanwendungen vollständig optimiert. Die XFL-LED-Familie wird in mehreren Leistungsstufen angeboten, die für spezifische Taschenlampen-Ausgangsleistungen von 3K, 5K, 8K, 10K und 12K lm ausgelegt sind, wobei typische optische und thermische Verluste berücksichtigt werden. Mit einer 90 % kleineren lichtemittierenden Fläche (LES) als konkurrierende Lösungen mit ähnlicher Lichtleistung erzeugen XFL-LEDs tragbare Leuchten mit ansprechenderen Strahlformen, weniger Farbunterschieden und einer größeren Reichweite. Die LEDs, die bei +25°C sortiert wurden, sind in ANSI-Weißsortierungen bei 6500K, 5700K und 5000K CCT sowie mit 70 und 80 Mindest-CRI-Optionen erhältlich. Diese LEDs bieten einen elektrisch neutralen thermischen Pfad und bieten eine maximale Sperrspannung von 5V. XLamp XFL LEDs sind für Hochleistungs-Taschenlampen und andere tragbare Beleuchtungsanwendungen optimiert.
Merkmale
- Verfügbar in ANSI-Weiß-Bins bei 6500 K, 5700 K und 5000 K Farbtemperatur (CCT)
- Bei 25°C klassifiziert
- Verfügbar in 70 und 80 (nur XFL05K) Mindestanforderungen an den CRI
- Unbegrenzte Haltbarkeit bei ≤30°C/85% RH
- Elektrisch neutrale Wärmeableitung
- Reflow-Lötbar - JEDEC J-STD-020C-kompatibel
- RoHS und REACH konform
- UL® anerkannte Komponente (E349212)
Applikationen
- Fackeln
- Taschenlampen
- Taktische Taschenlampen
- Scheinwerfer
- Fahrradbeleuchtung
- Leuchten
Technische Daten
- Typische Sichtwinkel
- 140° für XFL03K, XFL05K (HD) und XFL12K
- 130° für XFL05K HI
- 150° für XFL08K und XFL10K
- Typischer Temperaturkoeffizient der Spannung
- -1,3 mV/°C für XFL03K 3V
- -1,6 mV/°C für XFL05K 3V
- -2,6 mV/°C für XFL03K und XFL05K 6V
- -2,8 mV/°C für XFL08K
- -2,9 mV/°C für XFL10K
- -3 mV/°C für XFL12K
- Maximale Sperrspannung: 5 V
- Maximaler Vorwärtsstrom
- 20 A für XFL03K 3 V
- 10 A für XFL03K 6 V
- 30 A für XFL05K 3 V
- 15 A für XFL05K 6 V
- 27 A für XFL08K
- 32 A für XFL10K
- 32 A für XFL12K
- maximale Vorwärtsspannung 6,1 V bei +25 °C
- Typische Vorwärtsspannung 2,8 V für XFL03K 3 V bei 2800 mA
- 5,7 V typisch für XFL03K 6 V bei 1400 mA
- 2,8 V typisch für XFL05K 3 V bei 3500 mA
- 5,6 V typisch für XFL05K 6 V bei 1750 mA
- 5,7 V typisch für XFL08K bei 3150 mA
- 5,7 V typisch für XFL10K bei 4200 mA
- 5,7 V typisch für XFL12K bei 5600 mA
- thermischer Widerstand von Verbindung zu Lötpunkt
- 0,3 °C/W für XFL03K
- 0,2 °C/W für XFL05K
- 0,1 °C/W für XFL08K
- 0,1 °C/W für XFL10K
- 0,1 °C/W für XFL12K
- +150 °C maximale Sperrschichttemperatur der LED, +25 °C typisch

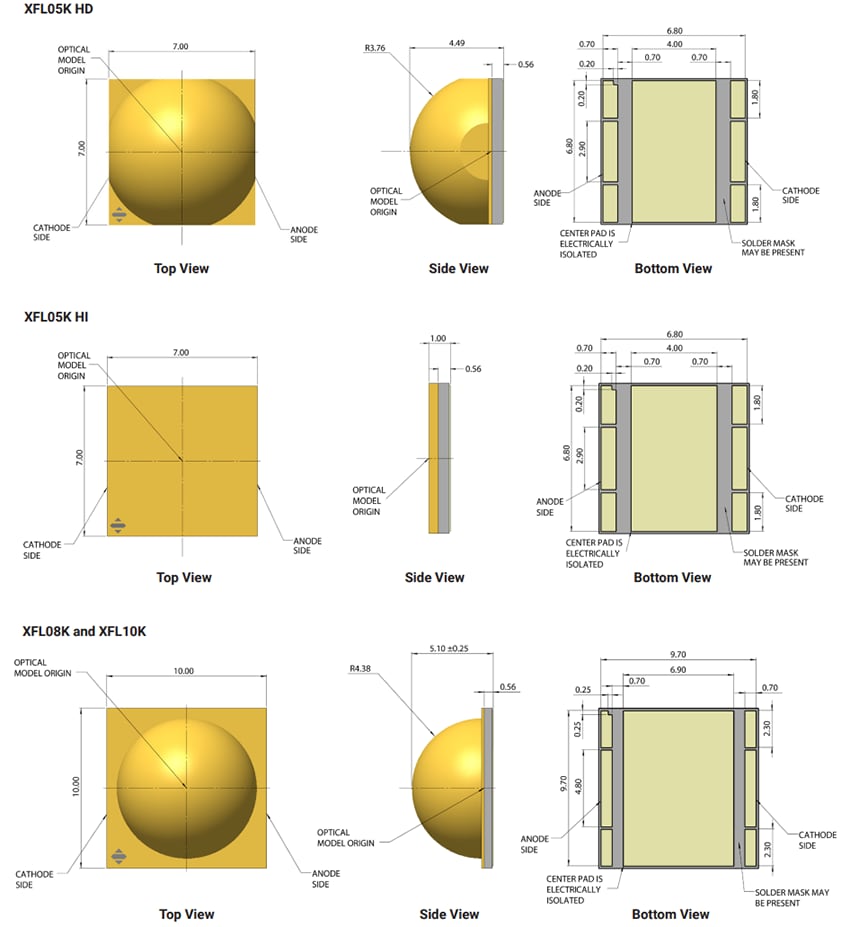

Abmessungen
