Diodes Incorporated DPC851 Isolierte Optokoppler
Die isolierten Optokoppler DPC851 von Diodes Incorporated verfügen über einen 350-V-Phototransistor und eignet sich somit für den Einsatz in Applikationen, die hohe Betriebsspannungen auf der isolierten Seite erfordern. Der DPC851 eignet sich ideal für den Einsatz in BLDC- oder AC-Motor-Umrichter in Haushaltsgeräten wie Waschmaschinen, Klimaanlagen, Luftreinigern, Kühlschränken und Luftentfeuchtern.
Die isolierten Optokoppler DPC851 von Diodes Incorporated integrieren zwei Chips, eine IR-Diode und einen Fototransistor mit hohem Stromübertragungsverhältnis (CTR), und liefern eine Isolationsspannung von 5000 V zwischen den beiden Chips.
Der DPC851 ist in vier Industriestandard-Gehäusetypen untergebracht: zwei Durchsteckmontage- (DIP und MDIP) und zwei Oberflächenmontagegehäuse (SL und SLM). Die Gehäusetypen umfassen DIP-4, SLM-4, SL-4 und MDIP-4.
Merkmale
- Stromübertragungsverhältnis (CTR: min. 50 % bei I F = 5 mA, V CE = 5 V)
- Hohe Eingangs-Ausgangs-Isolationsspannung (VISO = 5,000VRMS)
- Hohe Kollektor-Emitter-Spannung (BVCEO = 350V)
- Vollständig RoHS-konform und völlig bleifrei
- Sicherheitszulassungen
- UL1577 (Nr. E536221)
- CQC 4943.1-2022 (Nr. CQC24001448436)
- VDE EN IEC 60747-5-5 (Nr. 40059175)
Applikationen
- Schaltstromversorgungen
- Stromversorgungen für Server
- HV-programmierbare Steuerungen
- Klimaanlagen
- LED-Beleuchtung
- Ladestationen für Elektrofahrzeuge
Technische Daten
- Gehäuse: DIP-4, MDIP-4, SL-4, SLM-4
- Gehäusematerial aus geformtem Kunststoff, umweltfreundliche Formmasse, Entflammbarkeitsklasse nach UL 94V-0
- Feuchteempfindlichkeit 1 gemäß J-STD-020
- Finish: Anschlüsse mit mattverzinnten Anschlüssen, lötbar gemäß MIL-STD-202, Methode 208
- Polaritätsanzeigepunkte zur PIN 1-Identifizierung
- Gewicht: ca. 0,216 g
Weitere Ressourcen

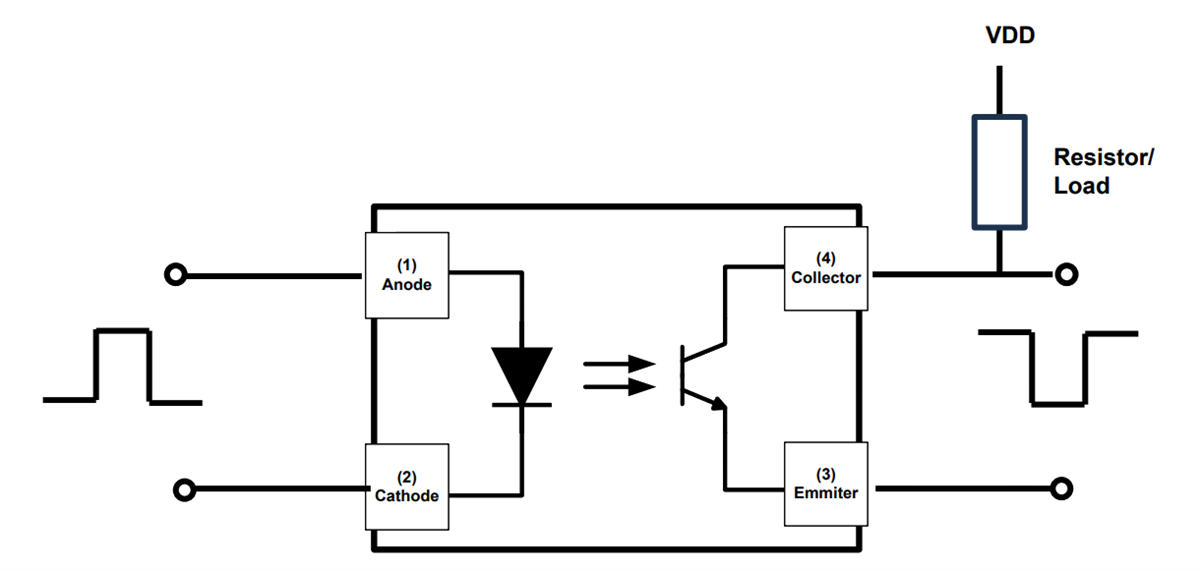

Typische Applikation
