Diodes Incorporated DPO2039DABQ Datenleitungs-OVP-Schalter
Der Diodes Incorporated DPO2039DABQ Datenleitungs-Überspannungsschutzschalter (OVP) bietet einen Vierkanal-OVP über CC1/2- und DIFF1/2-Pins, die mit dem USB Type-C™-Steckverbinder verbunden sind. Diese vier Kanäle bieten einen Kurzschluss-VBUS -Schutz für die CC- und DIFF-Pins über den USB Type-C-Steckverbinder. Das DPO2039DABQ Bauteil ist dafür ausgelegt, seine Betriebsspannung hauptsächlich von der Systemleistung (VSYS) oder der 1-Zellen- Batterie im mobilen System zu beziehen. Das DPO2039DABQ Bauteil kann Strom vom externen Peripheriesystem beziehen, wenn die Batterie in einem mobilen System vollständig entladen ist. Zu den typischen Applikationen gehören Desktops, Handys, VR/AR-Kopfhörer, PC-Monitore, Notebooks, Universal- und Multimedia-Hubs, Speichergeräte, Dockingstationen und Universal-AC/DC-Adapter.
Merkmale
- Vierkanal-Überspannungsschutz mit automatischer Wiederherstellung
- Betriebsspannungsbereich: 2,7 V bis 5,5 V
- IEC 61000-4-2 ESD-Schutz über CCXC- und DIFXC-Pins
- 300 mΩ (typisch) RDS (ON) des OVP-MOSFETs für CC-Pin-Schutz
- 5 Ω (typisch) RDS (ON) des OVP-MOSFETs für DIFF-Pin-Schutz
- 50 pF CIN OVP-MOSFET für CC-Pin-Schutz
- 5 pF CIN OVP-MOSFET für DIFF-Pin-Schutz
- Integrierter Übertemperaturschutz (OTP)
- Vollständig RoHS-konform und völlig bleifrei
- Halogen- und antimonfreies umweltfreundliches Bauteil
- AEC-Q100-qualifiziert
- UQFN3030-16-Gehäuse (Typ B)
Applikationen
- Notebook
- Desktop/AIO PCs
- Tablets
- Handys
- VR/AR-Kopfhörer
- Dockingstationen
- Universal- und Multimedia-Hubs
- FPTVs
- PC-Monitore
- Set-Top-Boxen
- Heim-Gateways
- Speichergeräte
- Universal-AC/DC-Ladegeräte/-Adapter

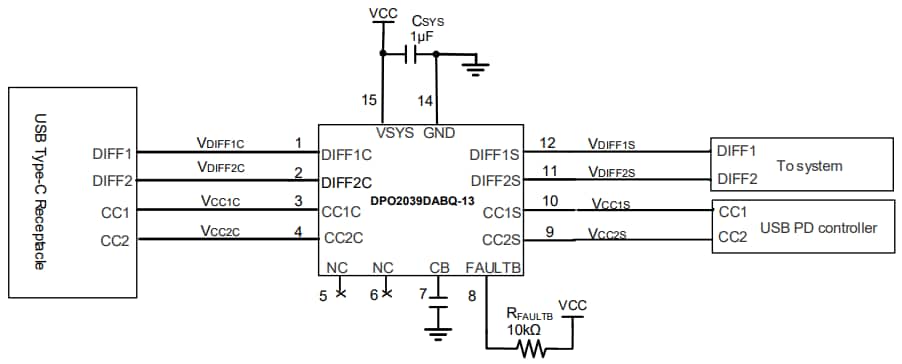

Typische Applikations-Schaltung

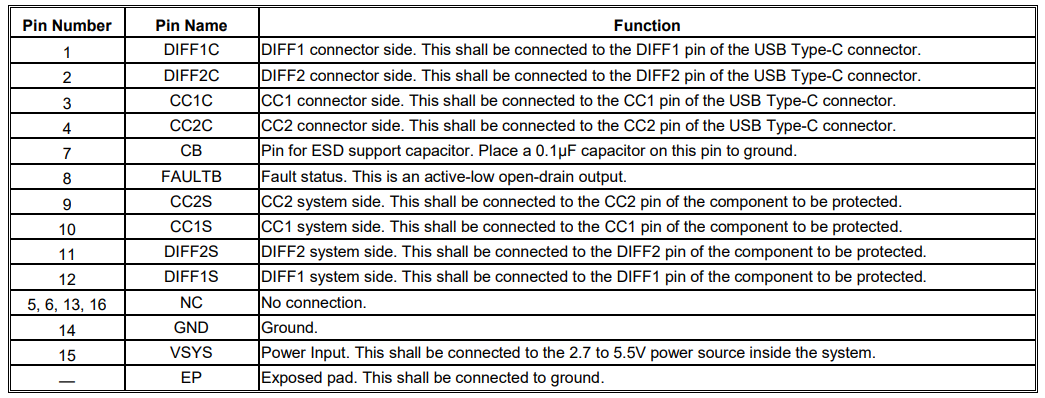

Pin-Beschreibungen

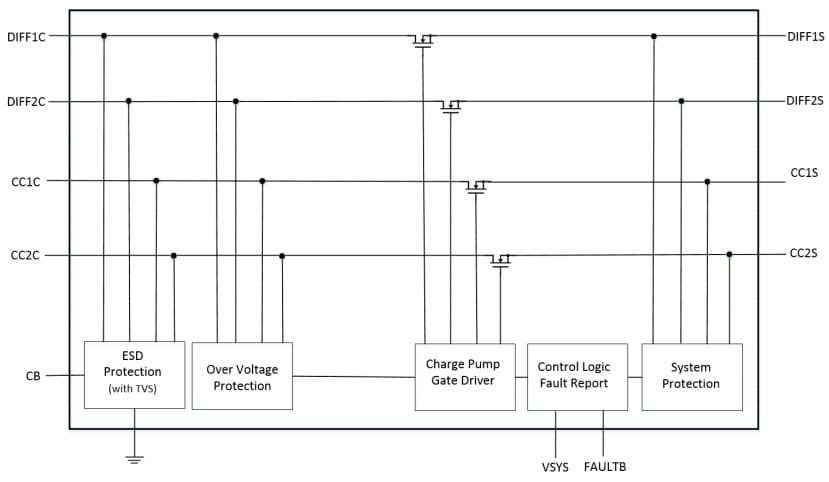

Funktionales Blockdiagramm

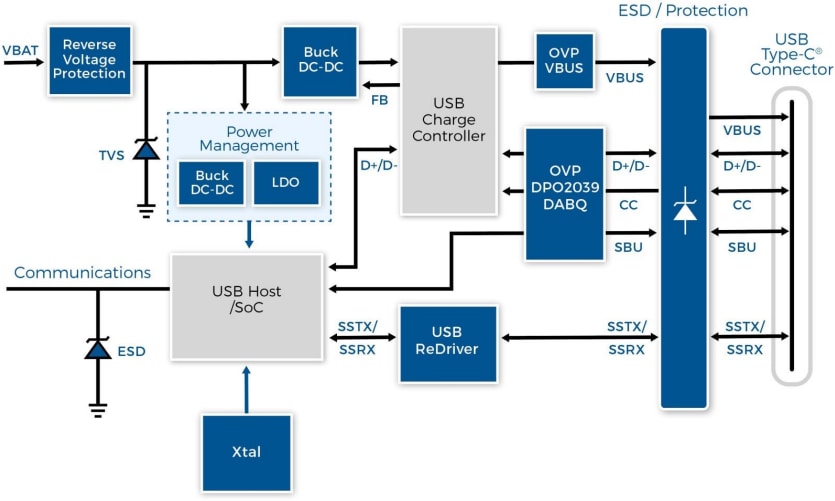

Typischer Applikationsschaltplan
