Diodes Incorporated US1NDFQ 1 A Oberflächenmontierter, ultraschneller Gleichrichter
Der oberflächenmontierte ultraschnelle Gleichrichter US1NDFQ mit 1 A von Diodes Incorporated bietet eine ultraschnelle Recoveryzeit für hohe Effizienz bei allgemeinen Gleichrichtungsapplikationen. Der Gleichrichter der Baureihe US1NDFQ ist in einem flachen D-FLAT-Gehäuse mit kleinem Formfaktor untergebracht. Der US1NDFQ weist einen geringen Ableitstrom, eine niedrige Durchlassspannung und eine geringe Verlustleistung auf. Der Diodes Inc. US1NDFQ Ultra-Fast Gleichrichter eignet sich ideal für Displays, LED-Beleuchtung und Freilaufdioden.
Merkmale
- Gehäuse mit niedriger Bauhöhe und kleiner Baugröße
- Niedriger Ableitstrom
- Glaspassivierte Chip-Bauweise
- Ultraschnelle Recoveryzeit für hohe Effizienz
- Niedrige Durchlassspannung, geringe Leistungsverlust
- Bleifreie Ausführung; RoHS-konform
- Halogen- und antimonfreies Bauteil aus „Green”-Material
- Für Fahrzeuganwendungen, die eine spezifische Änderungssteuerung erfordern
Applikationen
- Flachbildschirme
- Schaltnetzteile/Ladegeräte
- LED-Beleuchtung
- Freilaufdioden
Technische Daten
- 1 AA durchschnittlicher gleichgerichteter Ausgangsstrom
- Wiederkehrende Spitzensperrspannung von maximal 1200 V
- Durchlassspannung 1,7 V
- Ableitstrom 5 µA

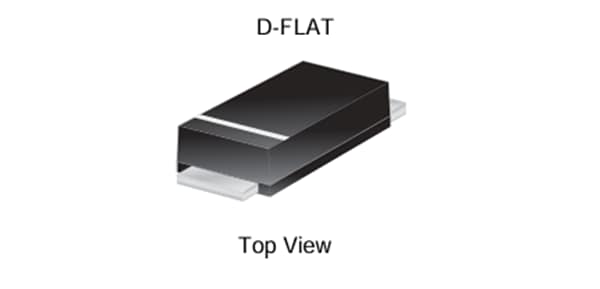

- D-FLAT-Gehäuse
- Gehäusematerial aus Kunststoff im „Green”-Moulding-Compound
- UL-Entflammbarkeitsklassifizierung 94V-0
- Feuchteempfindlichkeitsschwellwert 1 gemäß J-STD-020
- Anschlüsse aus matt verzinntem, weichgeglühtem Zinn über Kupfer-Leadframe, lötbar nach MIL-STD-202, Methode 208
- Polaritätskennzeichnung: Kathodenring
- Gewicht: ca. 0,035 g
