Diodes Incorporated PI6LC58S1101 HiFlex™-Taktgeber
Der Diodes BLUETOOTH PI6LC58S1101 HiFlex™ Taktgenerator ist ein Taktgeber mit sehr geringem jitter, der für Applikationen ausgelegt ist, die ein extrem niedriges Phasenrauschen erfordern. Dieser Taktgeber nutzt das proprietäre LC-VCO-basierte PLL-design, um eine optimale Kombination von gängigen Netzwerk-Taktfrequenzen zu erzielen. Darüber hinaus trägt diese Technologie dazu bei, ein niedriges Phasenrauschverhalten und eine hohe Rauschunterdrückung bei der Stromversorgung zu erzielen. Der PI6LC58S1101 Taktgeber verfügt über vier Ausgangsbänke, die unabhängig für verschiedene Frequenzen und verschiedene Ausgangssignalarten basierend auf Steuerpins konfiguriert werden können. Dieser Taktgenerator bietet einen 25MHz/50MHz Quarz-/CMOS-Eingang, einen 25MHz/50MHz differentiellen Eingang, vier Ausgangsbänke mit wählbarer Ausgangssignalisierung und einen sehr niedrigen RMS-Phasenjitter.
Merkmale
- 3,3 V Versorgungsspannung
- Quarz-/CMOS-Eingang: 25 MHz/50 MHz
- Differential-Eingang: 25 MHz/50 MHz
- Wählbare Ausgangsfrequenzen
- Vier Ausgangsbänke mit wählbarer Ausgangssignalisierung (LVPECL oder LVDS)
- Sehr geringer RMS-Phasenjitter: 0,08 ps (typisch) und 156,25 MHz (10 kHz bis 20 MHz)
- Hervorragendes Phasenrauschen: -145 dBc/Hz, 156,25 MHz bei 100 kHz Offset
- Stromversorgungs-Rauschunterdrückung: -55 dBc
- Unterstützung für Industrie-Temperatur: -40 °C bis +85 °C
- Bleifrei und vollständig RoHS-konform
- 64-Pin-TQFN-Gehäuse von 9 mm × 9 mm

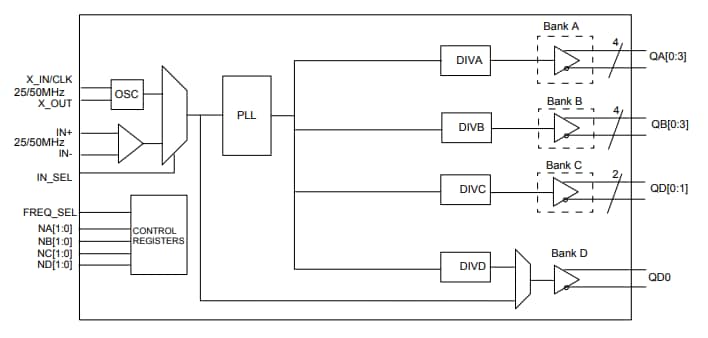

Blockdiagramm

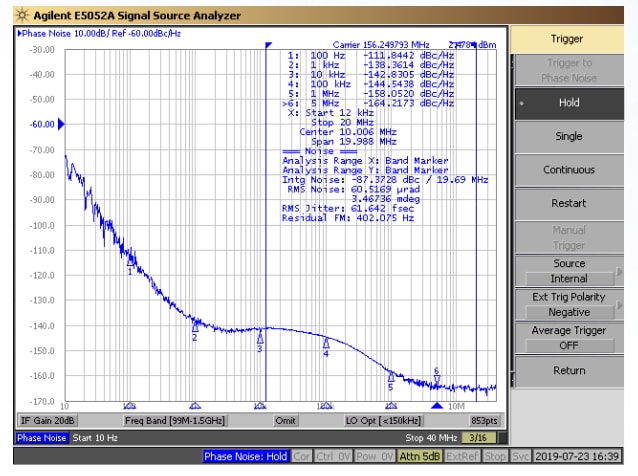

Phasenrauschdiagramme (156,25 MHz LVPECL)
Veröffentlichungsdatum: 2020-07-16
| Aktualisiert: 2024-08-08
