Infineon Technologies KIT_BTM9020/21 Motix™ BTM90xEP Arduino Shield

Das Arduino-Shield KIT_BTM9020/21 MOTIX ™ BTM90xEP von Infineon Technologies ist mit drei MOTIX BTM9020EP- und BTM9021EP-Vollbrücken-ICs ausgestattet und unterstützt den Benutzer bei der Bewertung der Hardware-/Softwarefunktionalität. Das Motortreiber-Evaluierungsboard von Infineon enthält eine Schnittstelle zum Arduino UNO. Der BTM9020EP wird über eine direkte Schnittstelle betrieben, während der BTM9021EP über SPI läuft. Das Board bietet Designern Flexibilität und testet verschiedene Funktionen der ICs.

Merkmale

  • Ausgestattet mit drei MOTIX BTM9020EP und BTM9021EP Vollbrücken-ICs
  • Arduino UNO-Schnittstelle
  • Testet bidirektionale Rotation
  • 7 V bis 18 V Versorgungsspannungsbereich, 4,5 V bis 40 V erweiterter Bereich
  • 20 A Mindeststrombegrenzung
  • Bis zu 20 kHz PWM-Betrieb
  • DC Input
  • Vollbrücken-Topologie
  • AEC-Q100-qualifiziert (Klasse 1)
  • Einstellbare Anstiegsgeschwindigkeit in zwei Stufen
  • Halbbrücken-Unabhängigkeitsmodus
  • Strommessung für High-Side und Low-Side
  • Bessere Wärmeleitfähigkeit, freiliegendes Pad
  • Flexible Halbbrückensteuerung
  • Optimierte EMV-Leistung

Applikationen

  • Tür-/Sicherheitsschlösser
  • Kraftstoff-/Ladedeckel
  • Einklappbarer Spiegel
  • Türschnappverschlüsse
  • Kofferraumverriegelungen
  • Karosseriesteuerungsmodule

Übersicht

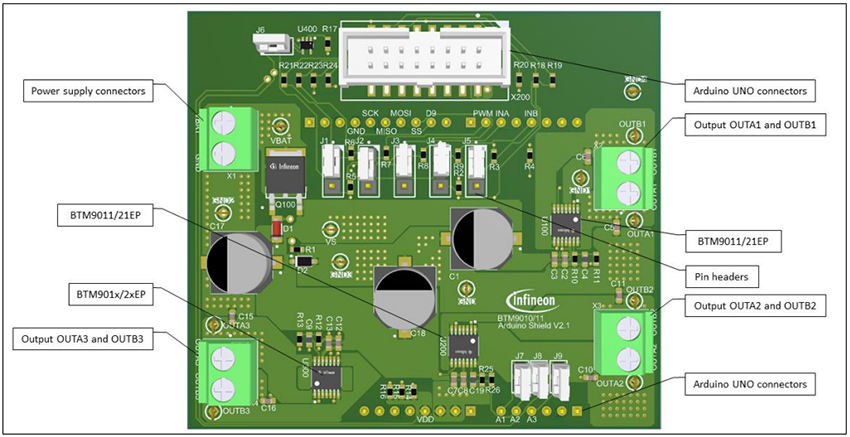

Blockdiagramm - Infineon Technologies KIT_BTM9020/21 Motix™ BTM90xEP Arduino Shield

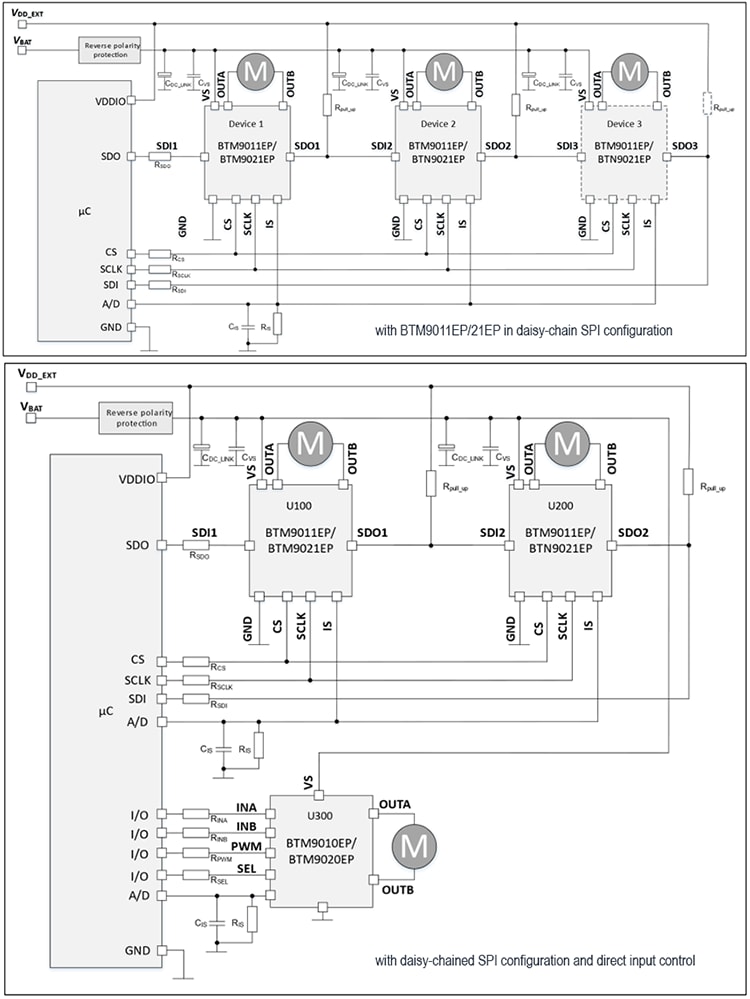

Applikations-Schaltungen

Applikations-Schaltungsdiagramm - Infineon Technologies KIT_BTM9020/21 Motix™ BTM90xEP Arduino Shield
