Infineon Technologies PROFET™ +2 12 V Motherboard V3.0
Das PROFET ™ +2 12 V Motherboard V3.0 von Infineon Technologies ist für alle Geräte der Familien PROFET™ +2 12 V und PROFET™ Load Guard 12 V konzipiert. Dieses Board verfügt über Bananenstecker für den Anschluss an die Stromleitungen. Das PROFET™ +2 12 V Motherboard ist in Kombination mit dem Daughterboard in der Lage, typische Fahrzeuglasten zu betreiben. Dieses Board ist durch die Kompatibilität von Pins und externen Komponenten für die Designflexibilität der gesamten Familie optimiert. Das PROFET™ +2 12 V Motherboard bietet einen sehr niedrigen Ausgangsleckstrom von ≤0,5μA und eine Strommessgenauigkeit von ≤5%. Zu den Schutzfunktionen gehören Stromauslösung, Übertemperatur und Überspannung. Dieses Motherboard ist ideal für den Einsatz in den Bereichen Beleuchtung, Stromverteilung, Karosserieanwendungen, fortschrittliche Fahrerassistenzsysteme (Advanced Driver-Assistance Systems, ADAS) und Autonome Fahrsysteme (Autonomous Driving, AD).
Merkmale
- Vereinfachtes und kosteneffizientes Erdungsnetzwerk
- Diagnose des Laststrommessausgangs
- Schutz:
- Stromauslösung, Übertemperatur, Überspannung und Last
- Miniaturisierung/Verkleinerung der PCB-Fläche
- Optimiert für Designflexibilität innerhalb der Produktfamilie aufgrund von Pin-zu-Pin- und externer Komponenten-Kompatibilität
- Vereinfachtes und kosteneffizientes Erdungsnetzwerk
- ≤5% Strommessgenauigkeit bei Nennlaststrom
- ≤0.5μA sehr niedriger Ausgangsleckstrom
- Kleine Packungsgröße zur Platzersparnis
- Betriebsspannungsbereich: 3,1 V bis 28 V
- Kompatibler Logikeingang: 3,3 V und 5,0 V
- Vergleichsweise niedrige Spannungsfestigkeit, die bis hinunter auf 3,1 V betrieben werden kann
Applikationen
- Beleuchtung
- Stromverteilung
- Karosserieapplikationen
- ADAS und AD-Module

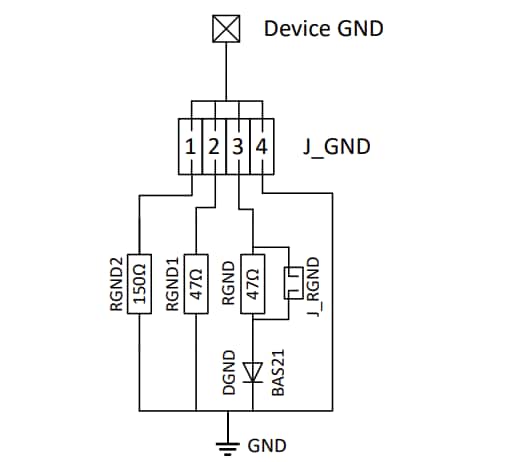

Schaltplan
Weitere Ressourcen
Veröffentlichungsdatum: 2025-02-17
| Aktualisiert: 2025-03-03
