Infineon Technologies REF_1KW_PSU_5G_GAN PSU mit CoolGaN™
Das Referenzboard REF_1KW_PSU_5G_GAN PSU mit CoolGaN™ von Infineon Technologies wurde entwickelt, um die Nachfrage nach hocheffizienten Stromversorgungen für moderne Applikationen zu erfüllen. Dies ist eine vollständige Systemlösung für ein 1.000-W-Netzteil (PSU), die auf die neuen 5G-Spezifikationen für Outdoor-Small-Cell-Telekom-Gleichrichter und Edge Computing ausgerichtet ist. Die REF_1KW_PSU_5G_GAN-PSU besteht aus einem brückenlosen Frontend-AC/DC-Totem-Pole-PFC-Wandler gefolgt von einem isolierten Back-End-DC/DC-Halbbrücken-LLC-Wandler (HB). Der Frontend-Wandler bietet eine Blindleistungskompensation (PFC) und Steuerung des Klirrfaktors (THD). Der LLC-Wandler bietet eine Sicherheitsisolierung und eine streng geregelte Ausgangsspannung bei 12 VDC. Zu den typischen Applikationen gehören AC/DC-Leistungsumwandlung für Telekommunikationsinfrastruktur und Server-Netzteile.
Merkmale
- Kompaktes Design in 50-W/in³-Formfaktor für eine 1.000-W-PSU
- Vollständig digitale Steuerung in PFC und LLC
- CCM Totem-Pole-PFC
- HB-LLC
- Lüfterloses Design
- Innovatives lüfterloses Kühlkonzept
- Hoher Wirkungsgrad für 12 V-Ausgangs-PSU über 96 %
- Für SMPS-Edge-Computing im Außenbereich ausgelegt
- Niedriges Profil – 27 mm maximale PSU-Höhe
- Relaisaustausch mit statischem Schalter aufgrund des CoolMOS™-S7-MOSFETs
Technische Daten
- Eingangsspannung (nominal): 100 VAC bis 240 VAC
- Ausgangsspannung: 12 VDC
- 83 A Ausgangsstrom
- 1.000 w Ausgangsleistung
- Abmessungen: 80 mm x 150 mm x 27 mm
- Wirkungsgrad:
- η≥ 96 % Spitze (230 V AC-Eingang, 12 V DC-Ausgang)
- η≥ 95 % Spitze (115 V AC-Eingang, 12 V DC-Ausgang)
- Umgebungstemperaturbereich: -40 ° C bis 85 ° C
Applikationen
- AC/DC-Leistungsumwandlung für Telekommunikationsinfrastruktur
- Telekommunikationsinfrastruktur
- 5-G-Spezifikationen Outdoor-Kleinzellen-Telekom-Gleichrichter
- Edge-Computing

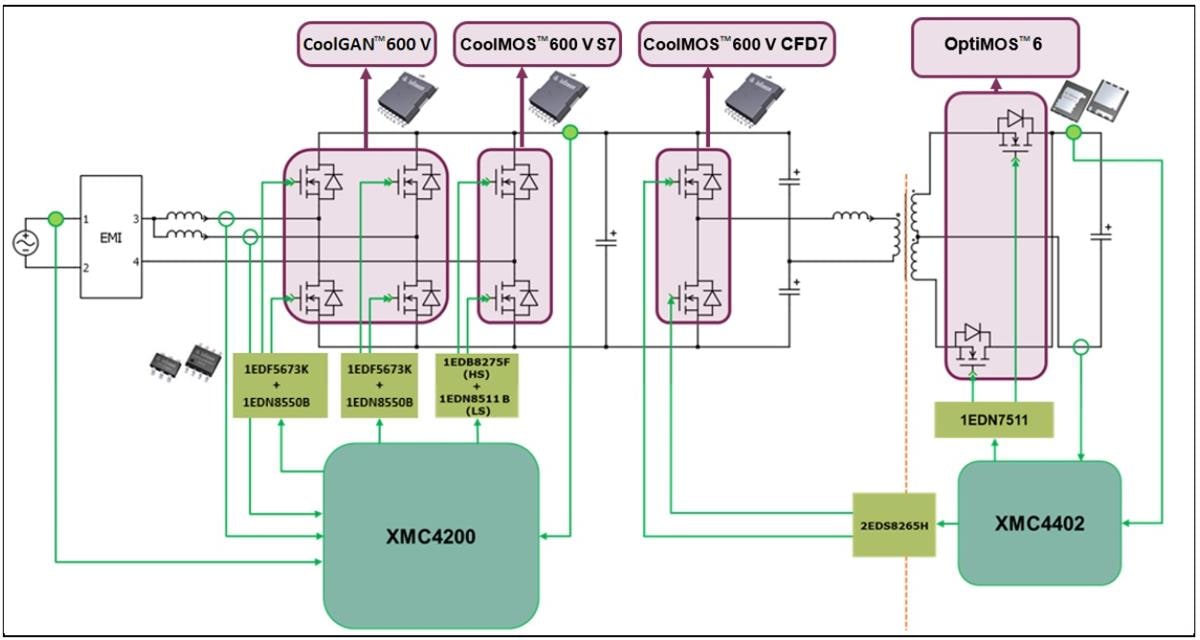

Vereinfachtes Schaltungsdiagramm

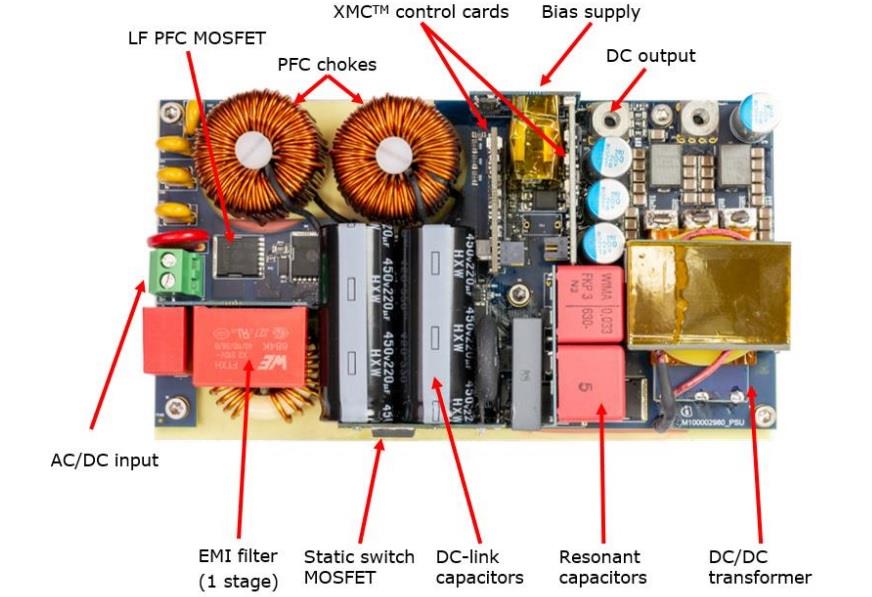

Übersicht
