Microchip Technology PAC1811 Einkanal-Leistungsmonitor

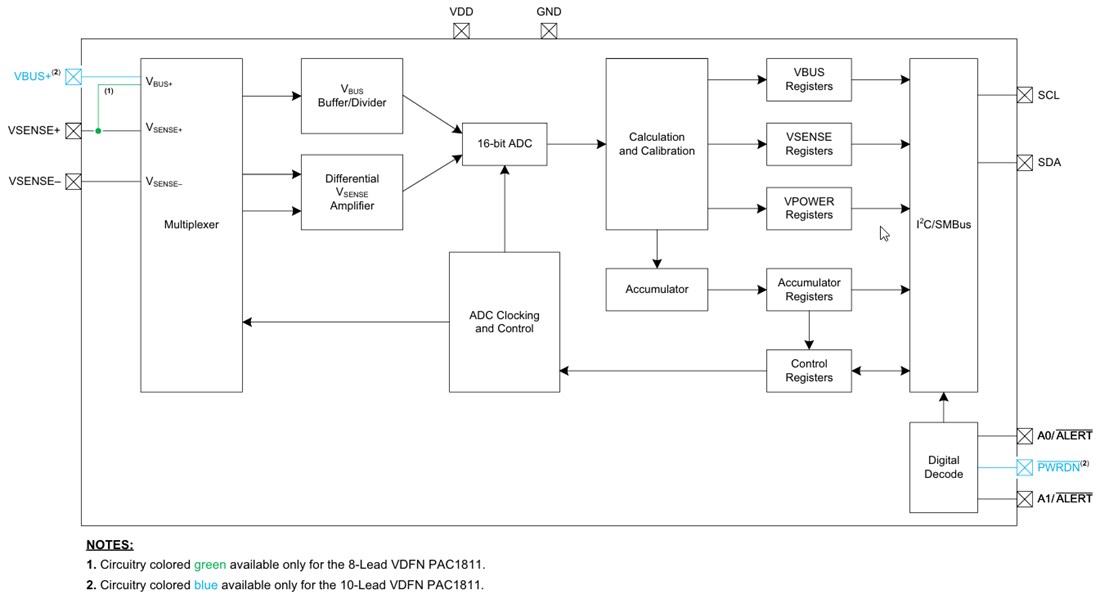

Der Einkanal-Leistungsmonitor PAC1811 von Microchip ist ein Einkanal-Energiemonitor mit einem Bus-Spannungsmonitor und einem Strommessverstärker, der einen ADC mit 16-Bit-Auflösung speist. Das Gerät ist für die Strommessung auf der High-Side ausgelegt, und die digitale Schaltung führt Leistungsberechnungen und die Energiespeicherung durch. Diese Funktion ermöglicht die Energieüberwachung mit Integrationszeiträumen von bis zu einem Jahr oder länger. Die gemessene Widerstandsspannung, die Busspannung und die akkumulierte proportionale Leistung werden in Registern gespeichert, damit sie vom Systemhost oder dem eingebetteten Controller abgerufen werden können. Das Gerät verfügt über ein Warnsystem, das bei Erkennung von Spannungs-, Strom- oder Leistungsabweichungen mit bis zu zwei Warnpins Warnmeldungen ausgibt. Die Abtastrate und die Energieintegrationsperiode können über I²C oder SMBus gesteuert werden. Einmalige Messungen und andere Kontrollfunktionen können ebenfalls über SMBus oder I²C konfiguriert werden. Der PAC1811 von Microchip verwendet Echtzeitkalibrierung, um Offsetfehler zu minimieren. Für dieses Gerät sind keine Eingangsfilter erforderlich. Die integrierte einstellbare Mittelwertbildung liefert sehr rauscharme Messergebnisse mit hoher Auflösung.
