Microchip Technology PIC32CM PL10 Stromsparende ARM® Cortex®-M0+-basierte MCUs
Microchip Technologies PIC32CM PL10 Stromsparende ARM® Cortex®-M0+-basierende MCUsbieten eine ausgewogene Kombination aus Leistung, Leistungswirkungsgrad und Peripherie, wodurch sie eine attraktive Wahl beim Übergang eines Designs von einem 8-Bit-MCU zu einem 32-Bit-MCU darstellen. Die PIC32CM PL10-Produktfamilie ist Pin-kompatibel mit den AVR Dx-Produktfamilien von 8-Bit-MCUs, so dass Benutzer problemlos von AVR-Mikrocontroller-basierten Hardware- Designs migrieren können. Diese MCUs verfügen über die bekannte Peripherie von 8-Bit-MCUs, darunter Multi-Voltage-I/O (MVIO), konfigurierbare benutzerdefinierte Logik (CCL) und Event-System (EVSYS). Diese Peripherie reduziert die BOM und den PCB-Footprint, um kompakte und kosteneffiziente Designs zu erzeugen.
Die Kombination aus einem 5-V-Betrieb und einer integrierten analogen Peripherie, wie dem Peripheral Touch Regler (PTC), dem Analog-Digital- Wandler (ADC) und den Analogkomparatoren macht diese PIC32CM PL10 MCUs von Microchip robuster und unempfindlicher gegenüber Störungen.
Merkmale
- ARM Cortex-M0+-Core mit Geschwindigkeiten von bis zu 25 MHz über die Versorgungsspannung von 1,8 V bis 5,5 V
- Bis zu 128 KB Flash, 16 KB SRAM
- Gehäuse mit 20, 28, 32 und 64 Pins
- PTC unterstützt bis zu 29 Kanäle mit eigener Kapazität
- MVIO
- Drei serielle Kommunikationsschnittstellen (SPI, I2C, USART)
- EVSYS mit vier Kanälen
- CCL
- Ein differenzieller und einendiger 12-Bit-ADC
- Drei 16-Bit-Basistimer/Zähler (TCs)
- Ein 16-Bit-Timer/Zähler zur Steuerung (TCC) mit vier PWM-Kanälen
- Ein Watchdog-Timer
- Zwei Analogkomparatoren
- Externer Quarzoszillator mit Fehlererkennung
- Betriebsspannung: 1,8 V bis 5,5 V
- Temperaturbereiche
- Industrie: -40 °C bis +85 °C
- Erweitert: -40 °C bis +125 °C
Applikationen
- Kapazitiver Touch
- Haushaltsgeräte und Industriedesigns in lauten Umgebungen
- Begleit-MCU für größere MCUs oder Mikroprozessoren
- Batteriebetriebene Geräte
Weitere Ressourcen
- Datasheet
- Family Brochure
- Application Note: Getting Started With the Arm® Cortex®-M0+ Based PIC32CM Microcontroller Families
- Blog: PIC32CM PL10: A Low-Power, Touch-Focused Cortex-M0+ MCU Designed for Real Systems
- MPLAB® Tools for VS Code
- MPLAB X Integrated Development Environment (IDE)
- MPLAB XC32 Compiler
- MPLAB Harmony V3
Videos

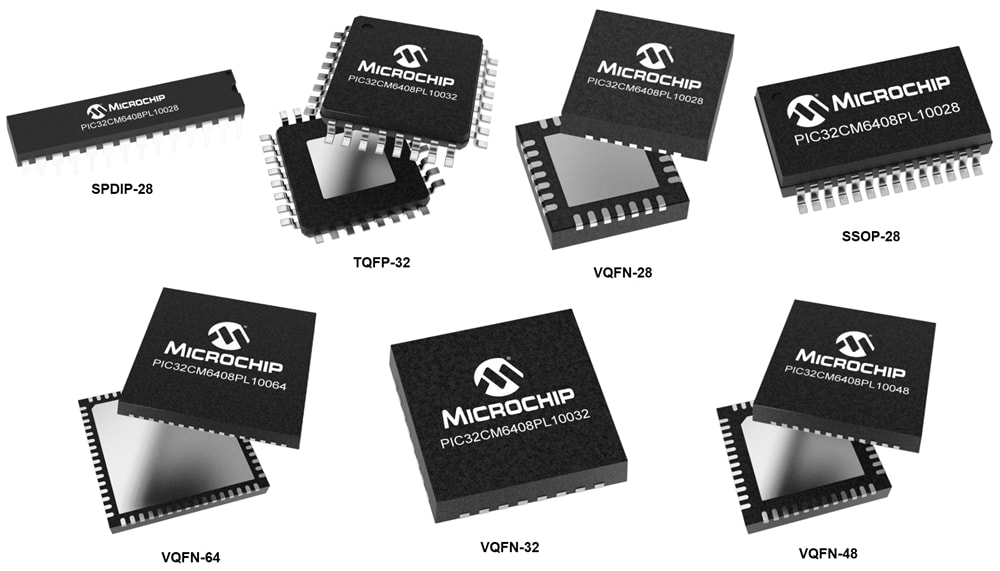

Gehäuse

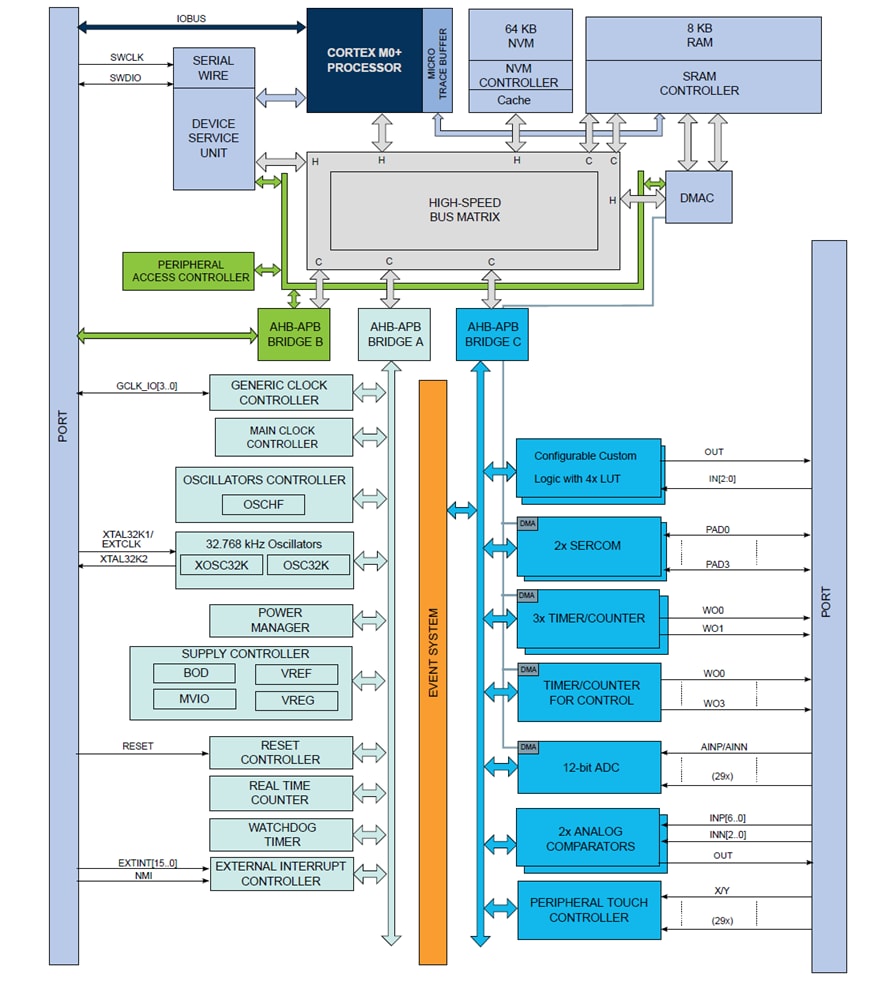

Blockdiagramm
