Nexperia 74AHCT245 Bus-Transceiver
Der Nexperia 74AHCT245 Bus-Transceiver ist ein Hochgeschwindigkeits-Si-Gate-CMOS-Bauteil, das über eine Ausgangsfreigabe (Output Enable, OE) und eine Sende-/Empfangsfunktion (DIR) für die Richtungssteuerung verfügt. Dieser 8-Bit-Oktal-Bus-Transceiver ist für den Betrieb über einen VCC-Bereich von 4,5 V bis 5,5 V ausgelegt. Die Eingänge des 74AHCT245 Bus-Transceivers sind TTL-kompatibel und ermöglichen dem Bauteil die Umsetzung von 3,3 V bis 5 V. Die Schmitt-Trigger-Aktion an allen Eingängen macht die Schaltung sehr tolerant gegenüber langsameren Eingangs-Aufstiegs- und Abfallzeiten.
Merkmale
- Ausgeglichene Laufzeitverzögerungen
- Alle Eingänge verfügen über Schmitt-Trigger-Aktionen
- Eingänge akzeptieren Spannungen höher als VCC
- Eingangspegel:
- Für 74AHC245: CMOS-Pegel
- Für 74AHCT245: TTL-Pegel
- ESD-Schutz:
- HBM EIA/JESD22-A114F übertrifft 2.000 V
- MM EIA/JESD22-A115-A übertrifft 200 V
- CDM EIA/JESD22-C101C übertrifft 1.000 V
- Zahlreiche Gehäuseoptionen
- Spezifiziert für einen Temperaturbereich von -40 °C bis +85 °C und von -40 °C bis +125 °C

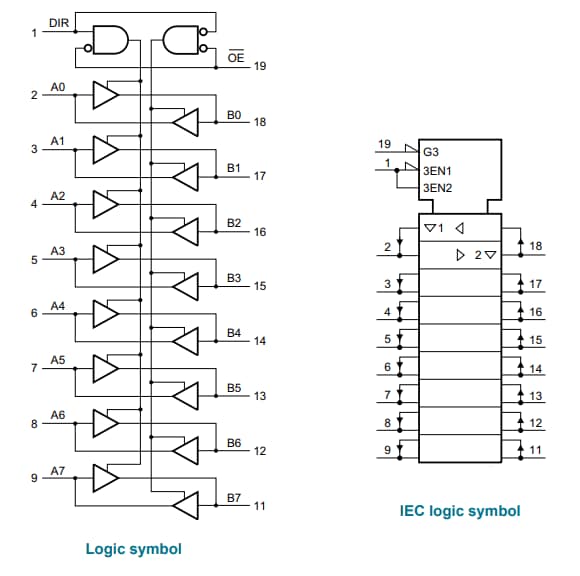

Funktionsdiagramm
Veröffentlichungsdatum: 2019-05-28
| Aktualisiert: 2023-04-27
