Nexperia 74LVC(H)16244A-Q100 16-Bit-Buffer/Leitungstreiber
Nexperia 74LVC(H)16244A-Q100 16-Bit-Buffer/Leitungstreiber verfügen über nicht-invertierende Bus-kompatible Dreistufenausgänge. Diese Bauteile können als vier 4-Bit-Buffer, zwei 8-Bit-Buffer oder einen 16-Bit-Buffer verwendet werden. Die 74LVC(H)16244A-Q100 Buffer/Leitungstreiber verfügen über vier Ausgangsfreigabeeingänge (1OE bis 4OE), die jeweils vier der Dreistufenausgänge steuern. Die Eingänge können entweder von 3,3-V- oder 5-V-Bauteilen angesteuert werden, ermöglichen aber bei Deaktivierung ein Anlegen von 5,5 V an den Ausgängen. Diese Funktionen ermöglichen die Verwendung dieser Bauteile als Umsetzer in gemischten 3,3-V- und 5-V-Applikationen.
Die 74LVC(H)16244A-Q100 16-Bit-Buffer/Leitungstreiber enthalten die CMOS-Technologie mit geringem Stromverbrauch und eine Multibyte-Durchlauf-Standard-Pinbelegungsarchitektur. Die Bus-Hold-Dateneingänge dieser Treiber beseitigt die Notwendigkeit von externen Pull-up-Widerständen zum Halten von nicht verwendeten Eingängen.
Die Produkte sind gemäß dem Automotive Electronics Council (AEC) Q100-Standard (Klasse 1) qualifiziert und eignen sich für den Einsatz in Fahrzeuganwendungen.
Merkmale
- Automotive-Produktqualifizierung gemäß AEC-Q100 (Klasse 1)
- Spezifiziert für einen Temperaturbereich von -40 °C bis +85 °C und von -40 °C bis +125 °C
- 5-V-tolerante Eingänge/Ausgänge für die Verbindung mit der 5-V-Logikschaltung
- Großer Spannungsversorgungsbereich von 1,2 V bis 3,6 V
- CMOS mit geringem Stromverbrauch
- Multibyte-Durchlauf-Standard-Pinbelegungsarchitektur
- Mehrere Versorgungspins mit geringer Induktivität für ein minimales Rauschen und reduzierte Erdungsprellen
- Direkte Schnittstelle mit TTL-Stufen
- Hohe Induktivität, wenn VCC = 0 V
- Alle Dateneingänge verfügen über einen Bus-Hold (nur 74LVCH16244A-Q100)
- Erfüllt JEDEC-Standard:
- JESD8-7A (1,65 V bis 1,95 V)
- JESD8-5A (2,3 V bis 2,7 V)
- JESD8-C/JESD36 (2,7 V bis 3,6 V)
- ESD-Schutz:
- MIL-STD-883, Methode 3015 übertrifft 2.000 V
- HBM JESD22-A114F übertrifft 2.000 V
- MM JESD22-A115-A übertrifft 200 V (C = 200 pF, R = 0 Ω)
- CDM ANSI/ESDA/JEDEC JS-002 übertrifft 1.000 V

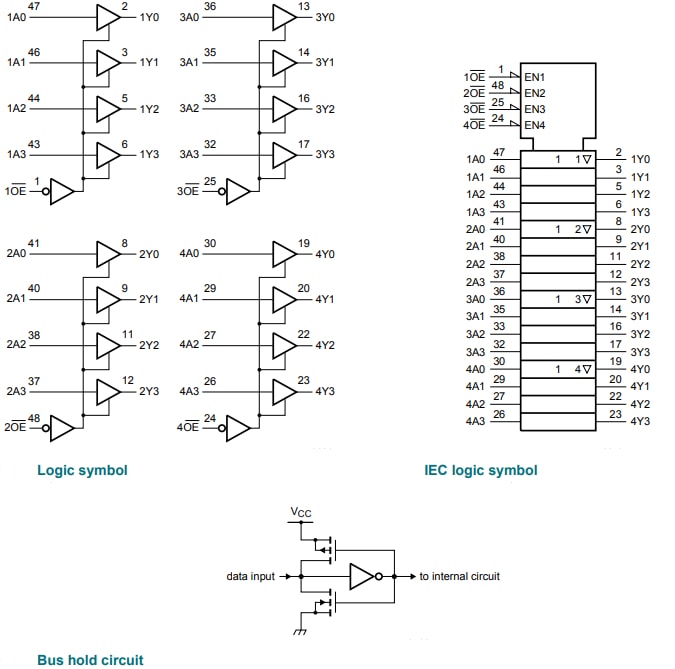

Funktionsdiagramm
Veröffentlichungsdatum: 2019-05-28
| Aktualisiert: 2023-04-26
