Nexperia PESD2CANFD36x ESD-Schutzbauteile

Nexperia PESD2CANFD36x ESD-Schutzbauteile schützen zwei fahrzeuginterne Automotive-Netzwerkbus-Leitungen vor Schäden durch elektrostatische Entladung (ESD). Das PESD2CANFD36x verfügt über eine Sperrspannung von 36 V und eine niedrige Klemmspannung. Die PESD2CANFD36x Bauteile von Nexperia sind in einem kleinen oberflächenmontierbaren (SMD) SOT23- oder SOT323-Kunststoffgehäuse verfügbar. Die Bauteile sind gemäß AEC-Q101 qualifiziert und werden für den Einsatz in Fahrzeuganwendungen empfohlen.

Merkmale

  • Sperrspannung im AUS-Zustand: 36 V
  • Niedrige Klemmspannung
  • 6 pF niedrige Kapazität
  • Für den Einsatz in Fahrzeuganwendungen gemäß AEC-Q101 zugelassen

Applikationen

  • 24-V-Bordnetz-/LKW-Systeme
  • CAN/CAN-FD
  • FlexRay
  • SENT

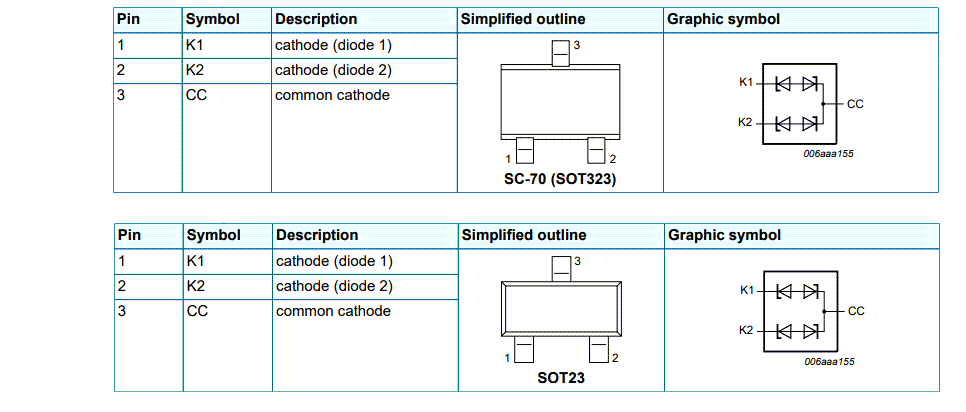

Pinbelegungs-Diagramme

Applikations-Schaltungsdiagramm - Nexperia PESD2CANFD36x ESD-Schutzbauteile
