NXP Semiconductors NMH1000 Magnetschalter

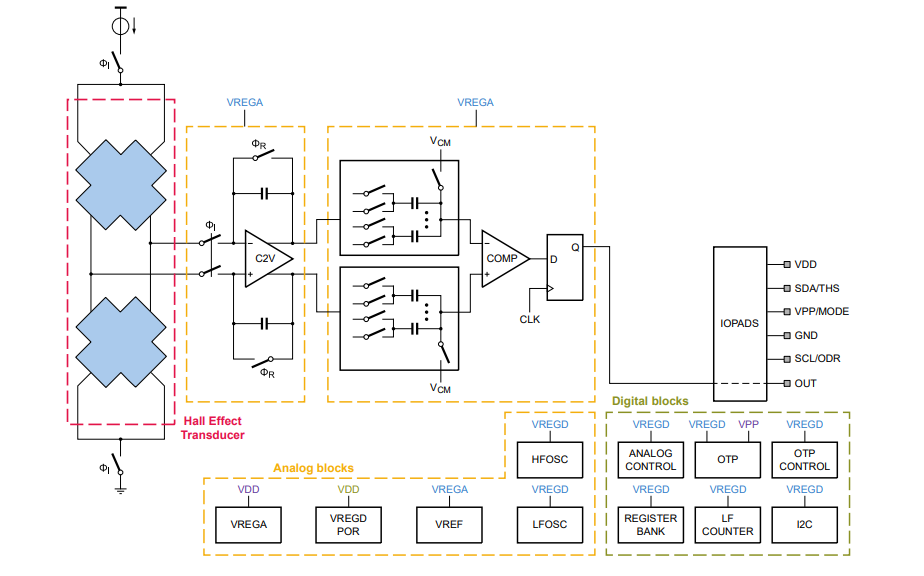

Der NXP Semiconductors NMH1000 Magnetschalter ist ein Hall-Effekt-Magnetfeldschalter, der mit einer niedrigen Spannung, niedrigem Strom und einer niedrigen Ausgangsdatenrate betrieben wird. Der NMH1000 reagiert am empfindlichsten auf ein vertikales Feld, das durch die Ober-zu-Unterseite führt, orthogonal zur Ebene der Applikations-Leiterplatte. Die Verarbeitung des Eingangs wird durch Funktionsblöcke, beispielsweise eine konfigurierbare Zustandsmaschine, eine Analog-zu-Spannungsumwandlung des Eingangs und einen Vergleich ermöglicht, um den zweistufigen Ausgang zu erzeugen, der in linearer Folge positioniert ist. Der Magnetschalter NMH1000 von NXP Semiconductors ist in einem kleinen, flachen VSON-Gehäuse mit sechs Anschlüssen erhältlich.

Merkmale

Schwellenwertauswahl 3-Zustands-Hardware-Pin
Schwellenwert-Auswahl-Datenbit(s) in einem über I²C zugänglichen Register
Auswahl der Abtastrate 3-Stufen-Hardware-Pin
Datenbit(s) zur Auswahl der Abtastrate in einem über I²C zugänglichen Register
Hardware-Pin zur Modusauswahl für die Wahl zwischen Standalone- oder I²C-Seriellschnittstelle

Modusauswahl-Datenbit(s) in einem über I²C zugänglichen Register
2 Arten von Ausgabesignalen zeigen das Fehlen eines Magnetfelds im Vergleich zu einem intern festgelegten Schwellenwert an:
- Hardware-Pin für Binärzustand
- Binäre Zustandsdatenbits, konfigurierbar als „Assert-High“ oder „Assert-Low“, in einem über I²C zugänglichen Register

Applikationen

Elektronische Systemaktivierung
- Erkennung der Nähe bzw. fehlender Nähe zu einem eingebauten Magneten, wenn Elektronikgeräte aus der Versandverpackung entnommen werden, um die Elektronik zu aktivieren
Laptop-Deckel offen/geschlossen
- Erkennung der Nähe bzw. fehlender Nähe zu einem am Laptopdeckel montierten Magneten, um eine Statusänderung auszulösen, z. B. das Ein- und Ausschalten des Displays
Tür oder Fenster öffnen/schließen
- Erkennung der Nähe bzw. fehlender Nähe zu einem Magneten, der an einer Tür, einem Deckel oder einem Fenster angebracht ist, um eine Statusänderung auszulösen, z. B. einen Alarm
