onsemi Induktiver Positionssensor NCS32100

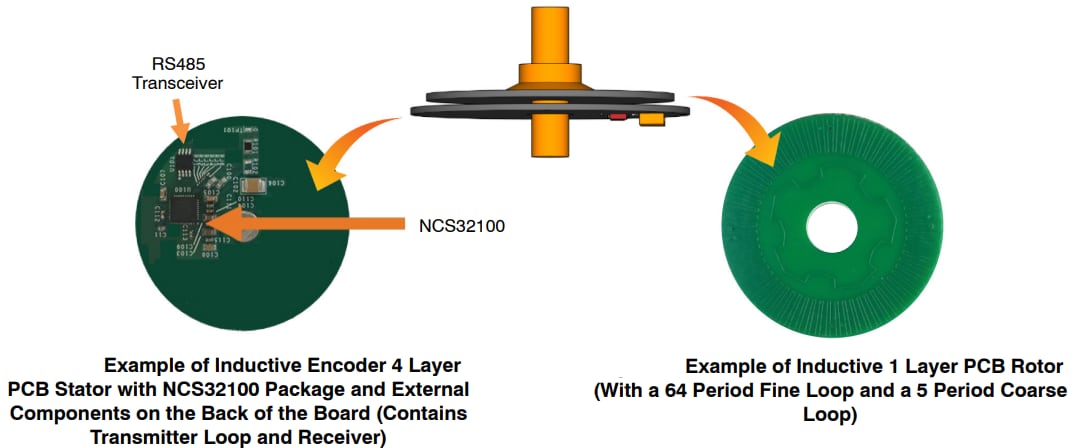

Der onsemi induktive Positionssensor NCS32100 ist ein vollausgestatteter Controller und eine Sensorschnittstelle für die Winkelmessung mit hoher Auflösung und hoher Genauigkeit, wenn er mit einem Leiterplattensensor gepaart wird. Dieser Sensor unterstützt eine UART-Schnittstelle von 2,5 MHz für den Anschluss an einen RS-485-Halbduplex-Treiber und ein Batterie-Backup für eine mehrgängige Zählverfolgung. Der NCS32100 Sensor unterstützt eine flexible Bauform zum Anschluss verschiedener induktiver Sensormuster und bietet eine Vielzahl digitaler Ausgangsformate. Dieser Sensor liefert Messwerte für Geschwindigkeit, Temperatur und Batterie-Backup. Der NCS32100 verfügt über eine Stromversorgungsschaltung, die einen weiten VCC-Bereich unterstützt und eine Batterie-Backup-Funktion bietet. Dieses induktive Positionssensor eignet sich ideal für den Einsatz in der Industrieautomatisierung für Applikationen wie Winkelpositions- und Geschwindigkeitssensorik, Robotik und Servosteuerung.

Merkmale

Maximale Geschwindigkeit bei voller Genauigkeit: 6.000 rpm
Maximale funktionale Rotordrehzahl: 45.000 rpm
Versorgungsspannungsbereich: 2,7 V bis 5,5 V
Bietet einen Ausgang für absolute Positionserfassung mit einem programmierbaren Index.
Bietet Messungen von Geschwindigkeit, Temperatur und Batterie-Backup

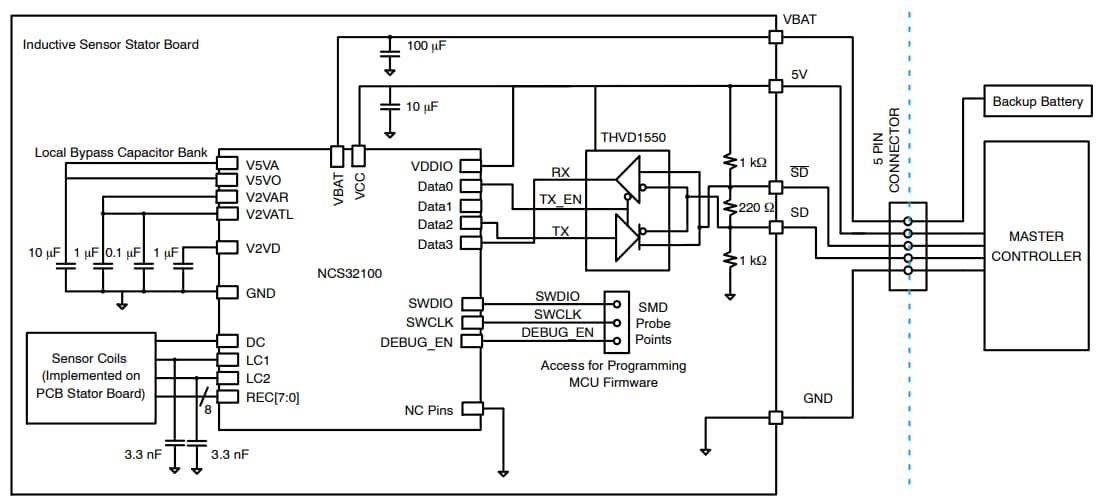

Unterstützt die 2,5-MHz-UART-Schnittstelle für den Anschluss an einen RS-485-Halbduplex-Treiber.
Unterstützt Batterie-Backup für mehrgängige Zählverfolgung
Meldet die interne Bauteiltemperatur mit programmierbarem Übertemperatur-Schwellenwert
Meldet die Backup-Batteriespannung mit programmierbarem Schwellenwert bei niedrigem Batteriestand
