Vishay / Dale IHXL2000VZ-31 Kommerzielle Induktivitäten zur Durchsteckmontage
Vishay / Dale IHXL2000VZ-31 Kommerzielle Induktivitäten zur Durchsteckmontage verarbeiten hohe Ströme und verfügen über eine Hochtemperatur-Nennleistung von bis zu +155°C. Die IHXL2000VZ-31 ist in einem Gehäuse von 50,8 mm x 50,8 mm x 21,7 mm untergebracht und verfügt über einen verbessertes Core-Material für eine 20-prozentige Reduzierung des Core-Verlusts im Vergleich zu früheren IHXL-5A Modellen. Die Metalllegierungskonstruktion dieser kommerziellen Induktivitäten von Vishay/Dale bietet eine hervorragende magnetische Abschirmung und eine hohe Wärmeleitfähigkeit, um Hotspots zu minimieren. Diese Induktivitäten bieten eine flache Oberfläche zur Montage eines Kühlkörpers oder einer aktiv kühlenden Kühlplatte. Die IHXL2000VZ-31 bewältigt hohe transiente Stromspitzen ohne Sättigung. Zu den Applikationen zählen Hochstrom-Batterieladesysteme, bürstenlose DC-Motoren (BLDCs), DC-Link-Filter und mehr.
Merkmale
- Hohe Nenntemperatur von bis zu +155 °C
- Größe: 50,8 mm x 50,8 mm x 21,7 mm
- Verbessertes Core-Material für eine 20%-ige Reduzierung des Core-Verlusts im Vergleich zu früheren IHXL-5A-Modellen
- Metalllegierungsbauweise für hervorragende magnetische Abschirmung und hohe Wärmeleitfähigkeit zur Minimierung von Hotspots
- Flache Oberfläche zur Montage eines Kühlkörpers oder einer aktiv kühlenden Kühlplatte
- Verarbeitet hohe Übergangsstromspitzen ohne Sättigung
Applikationen
- Hochstrom-Batterieladen
- BLDC-Motoren
- DC-Link-Filter
- Differenzialdrosseln
- Drosseln zur Förderung der Blindleistungskompensation
- Solar-/Windenergie
Technische Daten
- Induktivität von 1,2 μH bis 10 μH
- DC-Widerstand bei +25 °C
- 0,14 mΩ bis 0,82 mΩ (typisch)
- 0,15 mΩ bis 0,86 mΩ (maximal)
- DC-Wärmenennstrom (typisch)
- 83 A bis 209 A (Anstieg um 40 °C)
- 118 A bis 315 A (Anstieg um 80 °C)
- DC-Sättigungsstrom (typisch)
- 83 A bis 243 A (Abfall um 20 %)
- 123 A bis 349 A (Abfall um 30 %)
- 5,1 MHz bis 19,1 MHz SRF (typisch)

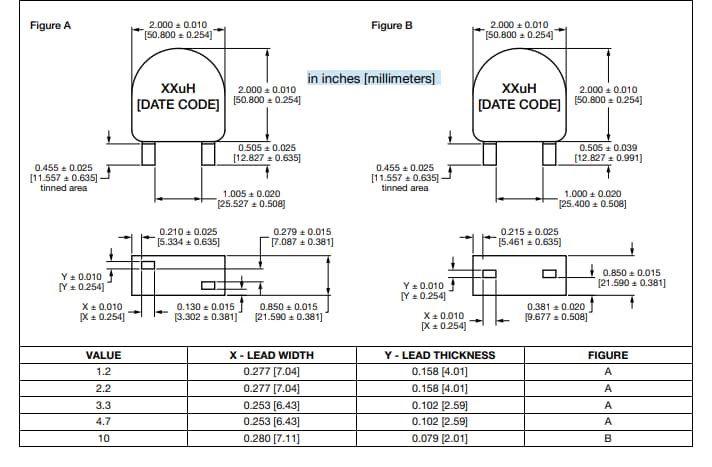

Abmessungen
