PUI Audio Medizinische Audioindikatoren nach IEC 60601-1-8

Die medizinischen Audioindikatoren nach IEC 60601-1-8 von PUI Audio regulieren Alarmsignale in medizinischen Umgebungen, in denen mehrere Geräte gleichzeitig hörbare Alarme im selben Raum auslösen. Diese piezoelektrischen Audioindikatoren verfügen über einen Betriebsspannungsbereich von 3,3 VDC bis 5 VDC, einen aktiven Strom von 20 mA, einen Standby-Strom von 12 mA und einen Frequenzbereich von 150 Hz bis 4000 Hz. Die Audioindikatoren nach IEC 60601-1-8 haben das Prioritäts-/Notizsystem durch akustische Symbole und akustische Zeiger ersetzt. Die akustischen Symbole verwenden alltägliche Geräusche, um die Erkennung und Lokalisierung zu verbessern, und die akustischen Zeiger identifizieren das Gerät und die Alarmstufe. Diese Audioindikatoren umfassen drei Prioritätsstufen (niedrig, mittel und hoch), um die entsprechende Dringlichkeit zu vermitteln, wenn der Alarm ausgelöst wird. Typische Anwendungen umfassen allgemeine, kardiovaskuläre, oxygenierende und lüftungsrelevante Alarme.

Die medizinischen Audioindikatoren nach IEC 60601-1-8 sind in einem Gehäusematerial aus ABS (schwarz) mit einem Durchsteckmontage-/Pins-Anschluss erhältlich. Diese Indikatoren sind RoHS- und REACH-konform.

Merkmale

  • Basierend auf piezoelektrisch
  • Gehäusematerial ABS (schwarz)
  • Anschlusstyp Durchsteckmontage/Pins
  • Handlöten und Wellenschweißen sind akzeptable Lötverfahren
  • Konform mit IEC 60601-1-8
  • Umweltrechtliche Konformität mit RoHS/REACH
  • Auditive Warnung:
    • Frequenzbereich des Alarms: 200 Hz bis 5000 Hz
    • Verwenden Sie Frequenzen unter 1000 Hz für die Fernverfügbarkeit
    • Frequenzen unter 500 Hz für die Verständlichkeit durch Hindernisse/Trennwände
    • Vermeiden Sie Überlappungen mit intensivem Hintergrundrauschen, indem Sie unterschiedliche Frequenzbänder auswählen
  • Auditiver Zeiger:
    • 150 Hz bis 1000 Hz umfassen eine Schlüsselfrequenz unter den fünf höchsten Schallpegeln
    • Sichern Sie fünf Obertöne im Bereich von 150 Hz bis 4000 Hz
    • Optimieren Sie die Ansprechzeit, um Verzerrungen zu vermeiden, und die Abfallzeit, um eine Überlappung von Impulsen zu verhindern.
    • Impulsdauern:
      • 25 ms bis 75 ms hoch
      • 90 ms bis 200 ms mittel
      • 400 ms bis 600 ms niedrig

Technische Daten

  • 5VDC Nennspannung
  • 3,3 VDC bis 5 VDC Betriebsspannungsbereich
  • 20 mA aktiver Strom
  • 12 mA Standby-Strom
  • Klangausgabe von 80 dB bis 90 dB bei 10 cm
  • Eingangsspitzenstrom von 150 mA (maximal bei 5 VDC)
  • Frequenzbereich: 150 Hz bis 4000 Hz
  • Betriebstemperaturbereich: -40 °C bis +85 °C
  • Kodierung mit niedriger, mittlerer und hoher Priorität

Applikationen

  • Medizinische Bauteile:
    • Allgemein
    • Herz-Kreislauf
    • Sauerstoffversorgung
    • Lüftung

Datenblätter

Weitere Ressourcen

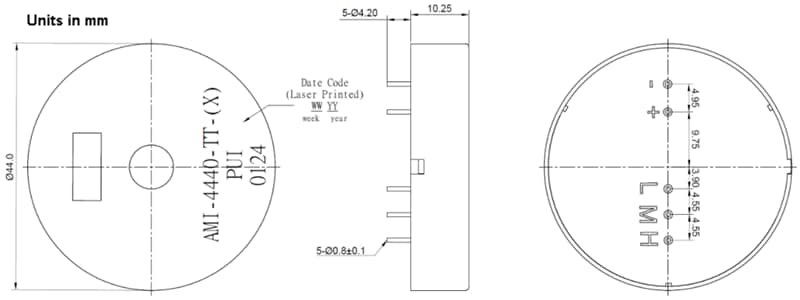

Abmessungs-Diagramm

Technische Zeichnung - PUI Audio Medizinische Audioindikatoren nach IEC 60601-1-8
View Results ( 4 ) Page
Teilnummer Ton Klangdruckpegel Nennstrom Frequenz Durchmesser
AMI-4440-TT-V Ventilation 80 dBA to 90 dBA 150 mA 150 Hz to 4 kHz 44 mm
AMI-4440-TT-C Cardiovascular 80 dBA to 90 dBA 150 mA 150 Hz to 4 kHz 44 mm
AMI-4440-TT-O Oxygenation 80 dBA to 90 dBA 150 mA 150 Hz to 4 kHz 44 mm
AMI-4440-TT-G General 150 mA 150 Hz to 4 kHz 44 mm
