Renesas Electronics PS2911-1 4-Pin-Flat-Lead-Optokoppler
Renesas Electronics PS2911-1 Extrem kleine 4-Pin-Flat-Lead-Optokoppler sind in einem extrem kleinen Gehäuse von 4,6 mm x 2,5 mm x 2,1 mm verfügbar, das eine um 30 % kleinere Montagefläche als der PS28xx bietet. Diese Optokoppler verfügen über ein hohes Stromübertragungsverhältnis und eine hohe Isolationsspannung von 2.500 VRMS. Die PS2911-1 Optokoppler werden mit einem Durchlassstrom von 50 mA, einer Durchlassspannung von 1,1 V, einer Sperrspannung von 6 V und einem Betriebstemperaturbereich von -55 °C bis +100 °C betrieben. Diese Optokoppler werden in Applikationen, wie z. B. DC/DC-Wandler und Modem-/PC-Karten verwendet.
Merkmale
- Extrem kleines Gehäuse von 4,6 mm x 2,5 mm x 2,1 mm
- Um 30 % kleinere Montagefläche als die PS28xx-Baureihe
- Hohe Isolationsspannung von 2.500 VRMS
- Hohes Stromübertragungsverhältnis:
- Typisches Stromübertragungsverhältnis (CTR) von 200 % bei 1 mA IF und 5 V VCE
- Durchlassstrom: 50 mA
- Durchlassspannung: 1,1 V
- Sperrspannung: 6 V
- Betriebstemperaturbereich: -55 °C bis +100 °C
Applikationen
- DC/DC-Wandler
- Modem-/PC-Karte
Weitere Ressourcen

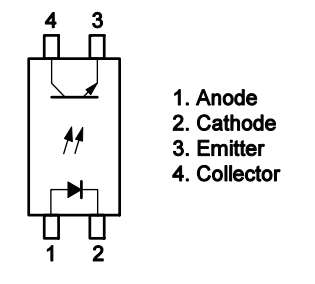

Pin-Verbindung (Ansicht von oben)
Veröffentlichungsdatum: 2021-08-30
| Aktualisiert: 2022-03-11
