Renesas Electronics R9A02G011 RTK-251-1PowerBank3 Board

Das R9A02G011 RTK-251-1PowerBank3 Board von Renesas Electronics ist ein dreizelliges (reihengeschaltetes) Referenzboard für Lithium-Ionen-Akku-Powerbanks. Das Board verfügt über einen USB-Typ-CTM-Anschluss, der die Funktion Dual Role Power (DRP) unterstützt. Im Sink-Modus fordert die Powerbank 5, 9, 15 und 20 V. Unterstützt wird dies durch einen USB-Power-Delivery-Provider, wie einem USB-PD-AC-Adapter. Solange die installierte Batterie über ein ausreichendes Leistungsbudget verfügt, liefert die Powerbank 5, 9, 15 und 20 V im Quellmodus. Diese werden von USB-PD-Konsumartikel wie ein Tablet, PC oder Smartphone angefordert.

Merkmale

  • USB-Stromversorgung und USB-Typ-C
    • Mit einem USB-Typ-C-Anschluss
    • Leistungsrolle: Doppelrolle (unterstützt Try.SRC-Modus)
      • Stromquellenspannung (keine PPS): 5, 9, 12, 15, 20 V
      • Leistungssenke: 5, 9, 15, 20 V
  • Ladegerät
    • Batterietyp: Li-Ion-Akku
    • Anzahl Zellen: dreireihige Zellen
    • Erhaltungsladung
  • 5 LED-Anzeigen
    • USB-Typ-C Port-Statusanzeige (1 LED)
    • Anzeige verbleibende Batteriekapazität (4 LEDs)
  • Schutzfunktionen
    • Übertemperaturschutz (USB-Typ-C-Anschluss)
    • Überspannungsschutz (VBUS-Spannung)
    • Überstromschutz (VBUS-Strom)

Blockdiagramm

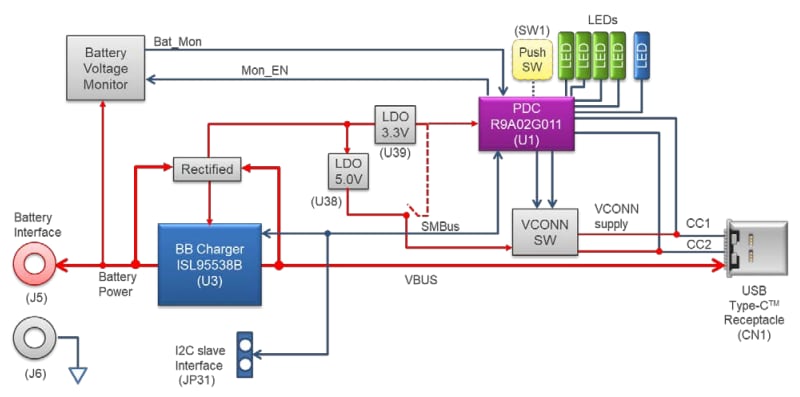

Blockdiagramm - Renesas Electronics R9A02G011 RTK-251-1PowerBank3 Board
