ROHM Semiconductor BV1LDx Automotive-IPD-Einkanal-Low-Side-Schalter

ROHM Semiconductor BV1LDx Automotive-IPD-Einkanal-Low-Side-Schalter sind mit einer Ausgangsdiagnosefunktion für die thermische Abschaltung (TSD) ausgestattet. Diese Bauteile enthalten einen monolithischen Leistungsmanagement-IC (PMIC) mit einem Steuerblock (CMOS) und einem Leistungs-MOSFET auf einem einzigen Chip. Die Low-Side-Schalter der Baureihe BV1LDx zeichnen sich durch integrierte Schutzfunktionen, wie z. B. aktive Klemmfunktion, Überstromschutz und duale thermische Abschaltung, aus. Diese IPD-Schalter für Fahrzeuganwendungen bieten einen typischen On-Widerstand von bis zu 250 mΩ (RDS(ON)) mit 5 VIN und Temperaturbedingungen TJ von 25 °C. Diese Low-Side-Schalter sind in einem HTSOP-J8-Gehäuse mit Abmessungen von 4,9 mm x 6 mm x 1 mm verfügbar. Die gemäß AEC-Q100 qualifizierten Low-Side-Schalter der Baureihe BV1LDx sind für Fahrzeuganwendungen mit 12 V ausgelegt und eignen sich für den Antrieb von ohmschen, induktiven und kapazitiven Lasten.

Merkmale

  • Integrierte duale thermische Abschaltung (TSD)
  • AEC-Q100-qualifiziert
  • Integrierte Überstromschutzfunktion (OCP)
  • Integrierte aktive Klemmfunktion
  • Direkte Steuerung vom CMOS-Logikschaltungs-IC aktiviert
  • Monolithischer Leistungsmanagement-IC mit Steuerblock (CMOS) und Leistungs-MOSFET, der auf einem Einzelchip montiert ist
  • On-Widerstand RDS (On):
    • BV1LD040EFJ-C: 40 mΩ typisch (bei 5 VIN, 2,5 A IOUT, 25 °C TJ)
    • BV1LD080EFJ-C: 80 mΩ typisch (bei 5 VIN, 1,5 A IOUT, 25 °C TJ)
    • BV1LD160EFJ-C: 160 mΩ typisch (bei 5 VIN, 1 A IOUT, 25 °C TJ)
    • BV1LD250EFJ-C: 250 mΩ typisch (bei 5 VIN, 0,5 A IOUT, 25 °C TJ)

Applikationen

  • Automotive-Anforderungen von 12 V
  • Ansteuerung von ohmschen, induktiven und kapazitiven Lasten

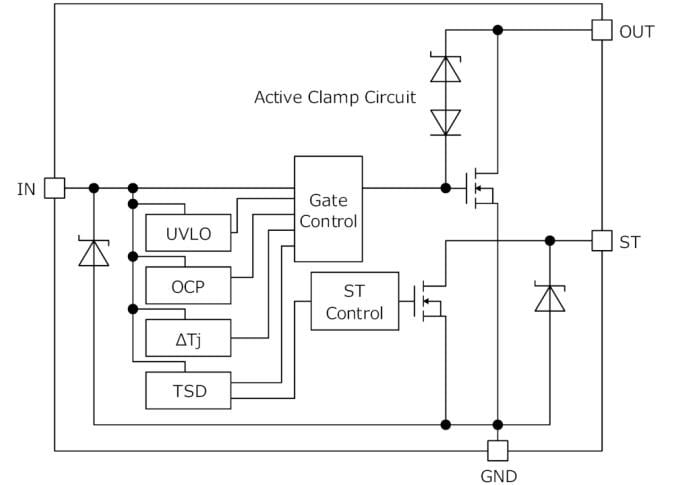

Blockdiagramm

Blockdiagramm - ROHM Semiconductor BV1LDx Automotive-IPD-Einkanal-Low-Side-Schalter

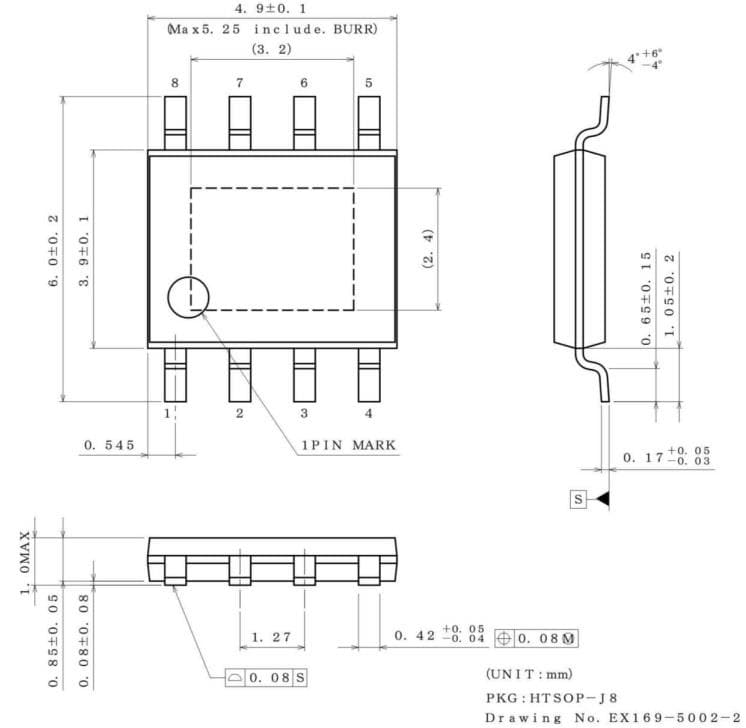

Abmessungen

Technische Zeichnung - ROHM Semiconductor BV1LDx Automotive-IPD-Einkanal-Low-Side-Schalter
View Results ( 4 ) Page
Teilnummer Datenblatt Anzahl der Ausgänge Ausgangsstrom Stromlimit Betriebsversorgungsspannung Verpackung/Gehäuse Unterkategorie
BV1LD040EFJ-CE2 BV1LD040EFJ-CE2 Datenblatt 1 Output 5.5 A 8 A 3 V to 5.5 V HTSOP-8 Switch ICs
BV1LD080EFJ-CE2 BV1LD080EFJ-CE2 Datenblatt 1 Output 3.8 A 5.5 A 3 V to 5.5 V HTSOP-8 Switch ICs
BV1LD160EFJ-CE2 BV1LD160EFJ-CE2 Datenblatt 1 Output 2.5 A 3.6 A 3 V to 5.5 V HTSOP-8 Switch ICs
BV1LD250EFJ-CE2 BV1LD250EFJ-CE2 Datenblatt 1 Output 1.3 A 1.9 A 3 V to 5.5 V HTSOP-8 Switch ICs
Veröffentlichungsdatum: 2024-10-23 | Aktualisiert: 2024-12-09
