Rosenberger NEX10® HF-Koaxial-Steckverbindersystem
Das Rosenberger NEX10® HF-Koaxial-Steckverbindersystem umfasst Steckverbinder und Adapter, die bestehende und künftige Anforderungen von Kleinzellen und 5G-Netzwerken erfüllen. Dieses Miniatur-Steckverbindersystem mit niedriger PIM-Leistung (Passive Inter-Modulation, PIM) umfasst Baureihen- oder Zwischenbaureihen-Adapter, -Buchsen (Vierkantflansch oder Einbaubuchse) und -Stecker (gerade oder rechtwinklig). Die NEX10®-Schnittstelle bietet eine sehr niedrige PIM-Leistung in robuster Ausführung und kompakter Größe. Diese Steckverbinder weisen eine geringe Größe mit einer Mindest-Flanschhöhe von 12,7 mm und ermöglichen so kompakte und leichte Module.
Die NEX10-Steckverbinder verfügen über eine Trennung des elektrischen Kontakts von der mechanischen Referenz. Dadurch wird eine niedrige PIM- und eine hohe RL-Leistung erzielt, unabhängig von Kupplungsmechanismus oder angewandtem Drehmoment. Diese Steckverbinder bieten zwei mögliche Verbindungsmechanismen (Schrauben und Push-Pull) für Flexibilität während der Montage.
NEX10 Baureihen- und Zwischenbaureihen-Adapter

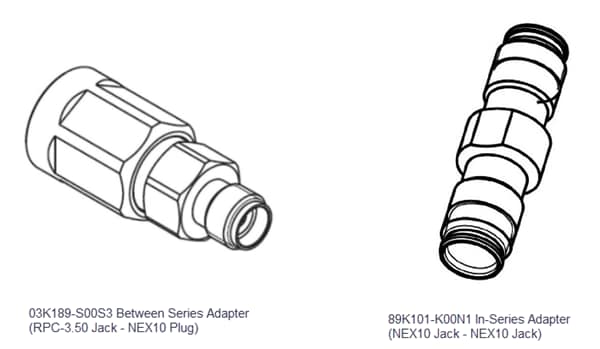

Zwischenbaureihen-HF-Adapter verbinden den RPC-3.50-Stecker mit der NEX10-Buchse, die NEX10-Buchse mit der SMA-Buchse, den NEX10-Stecker mit der SMA-Buchse, und so weiter. Der 89K101-K00N1 In-Baureihen-HF-Adapter verbindet die NEX10-Buchse mit der NEX10-Buchse und der In-Baureihen-Adapter 89S101-S00N1 verbindet den NEX10-Stecker mit dem NEX10-Stecker.
Der Drehmomentschlüssel 89W000-001 NEX10® von Rosenberger wird im Werk auf den gewünschten Wert innerhalb einer Toleranz von ±4 % voreingestellt. Dieser Drehmomentschlüssel erzeugt einen deutlich hör- und spürbaren Klick, wenn das voreingestellte Drehmoment erreicht wird. Darauf folgt eine plötzliche Freisetzung eines Bewegungsspielraums von mehreren Graden. Der 89W000-001 Drehmomentschlüssel eignet sich hervorragend für Applikationen, in denen ein bestimmter Drehmomentwert häufig genutzt wird.
Merkmale
- Durch die Trennung des elektrischen Kontakts von der mechanischen Referenz wird unabhängig vom Kupplungsmechanismus oder angewandten Drehmoment eine niedrige PIM- und eine hohe RL-Leistung erzielt.
- Robustes Design verhindert Beschädigung bei Kabelbewegung oder Vibrationen
- Kontaktflächen sind bei Handhabung vor Beschädigung geschützt
- Die schnittstellenspezifische Wetterschutztülle bietet als Standardprodukt eine einheitliche und getestete Lösung
- Eine ausgezeichnete RL-Leistung mit bis zu 20 GHz und hohe Abschirmeigenschaften bieten eine zuverlässige elektrische Leistung
- Geringe Größe und minimale Flanschhöhe von 12,7 mm ermöglicht kompakte und leichte Module
- Zwei mögliche Verbindungsmechanismen (Schrauben und Push-Pull) für Flexibilität während der Installation
- Beseitigung von Montagefehlern
Applikationen
- Kleinzellen:
- Für herausfordernde Platzbeschränkungen und hohe elektrische Leistungsanforderungen
- Multi-Operator-/Multiband-DAS (Distributed Antenna Systems)
- Die HF-Signale kombinieren, abschließen oder an Antennen verteilen
- Stromsparende Basisstationen:
- Für Verbindungen im Remote Radio Head (RRH) und als Schnittstelle an der Antenne und an den Steckbrücken
- MIMO:
- Zur Beschleunigung der Installation, vor allem durch Abdeckung von vier oder fünf Signalpfaden mit einer mechanischen Verbindung
- Gebäude-Architektur
Technische Daten
- 50 Ω Impedanz
- Frequenzbereich DC bis 20 GHz
- Passive Intermodulation (PIM) ≥166 dBc bei 2 x 43 dBm
- Rückflussdämpfung:
- ≥36 dB bei DC bis 4 GHz
- ≥34 dB bei 4 GHz bis 6 GHz
- ≥30 dB bei 6 GHz bis 10 GHz
- ≥20 dB bei 10 GHz bis 20 GHz
- Steckzyklen:
- ≥100 für Standardapplikationen
- ≥ 500 für Prüf- und Messarten
- 50 N Einrastkraft
- 35 N Trennkraft (typisch)
- IP68-Schutzklasse

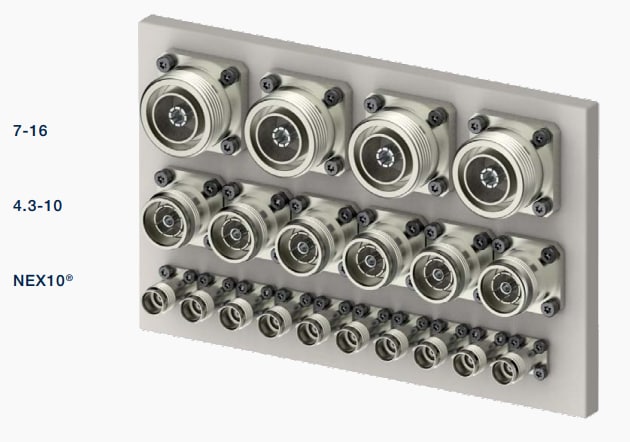

Größenvergleich der Baugruppe

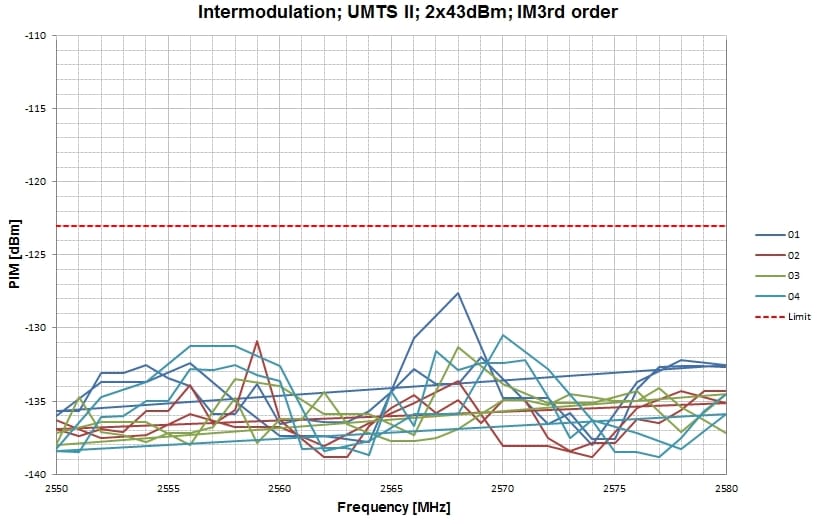

NEX10® Leistungsdiagramm
