Texas Instruments SN74ACT257-Q1 2-to-1 Zeilen-Datenselektor/Multiplexer
SN74ACT257-Q1 Quad 2-to-1 Line Data Selectors/Multiplexer von Texas Instruments enthalten vier 2-to-1 digitale Multiplexer mit gemeinsam genutzten Select- (/A/B) und Ausgangsfreigabe-Eingängen (/OE). Diese Bauteile sind in einem benetzbaren Flanken -QFN- Gehäuse erhältlich und haben einen Betriebsbereich von 4,5 V bis 5,5 V. Das Texas Instruments SN74ACT257-Q1 verfügt über einen kontinuierlichen ±24 mA Ausgangstreiber bei 5 V und unterstützt bis zu ±75 mA Ausgangstreiber bei 5 V in kurzen Stößen.
Merkmale
- AEC-Q100 für Fahrzeuganwendungen zugelassen
- Bauteiltemperatur Klasse 1 von -40 °C bis +125 °C
- HBM-ESD-Bauteilklassifikation Stufe 2
- Bauelement CDM ESD -Klassifizierungsstufe C4B
- Verfügbar in einem benetzbaren Flanken-QFN-Gehäuse
- Betriebsspannung Bereich von 4,5 V bis 5,5 V
- TTL-kompatible Eingänge
- Kontinuierliche ±24 mA Ausgangssteuerung bei 5 V
- Unterstützt einen Ausgangsantrieb von bis zu ±75 mA bei 5 V in kurzen Impulsen
- Laufwerke 50 Ω Übertragungsleitungen
- Schneller Betrieb mit einer Verzögerung von maximal 7,7 ns bei 5 V
Applikationen
- Datenauswahl
- Multiplexing
Weitere Ressourcen
- Applikationshinweis: Design mit Logikschaltung
- Applikationshinweis: Auswirkungen langsamer oder potentialfreier CMOS-Eingänge
- Applikationshinweis: Datenblätter für Standard-Logikschaltungen verstehen und interpretieren
- Applikationshinweis: Verwendung von Hochgeschwindigkeits-CMOS und fortschrittlichem CMOS in Systemen mit mehreren VCC
- Auswahlhilfe: Leitfaden für Logikschaltung
- Benutzerhandbuch: LOGIC Pocket Data Book

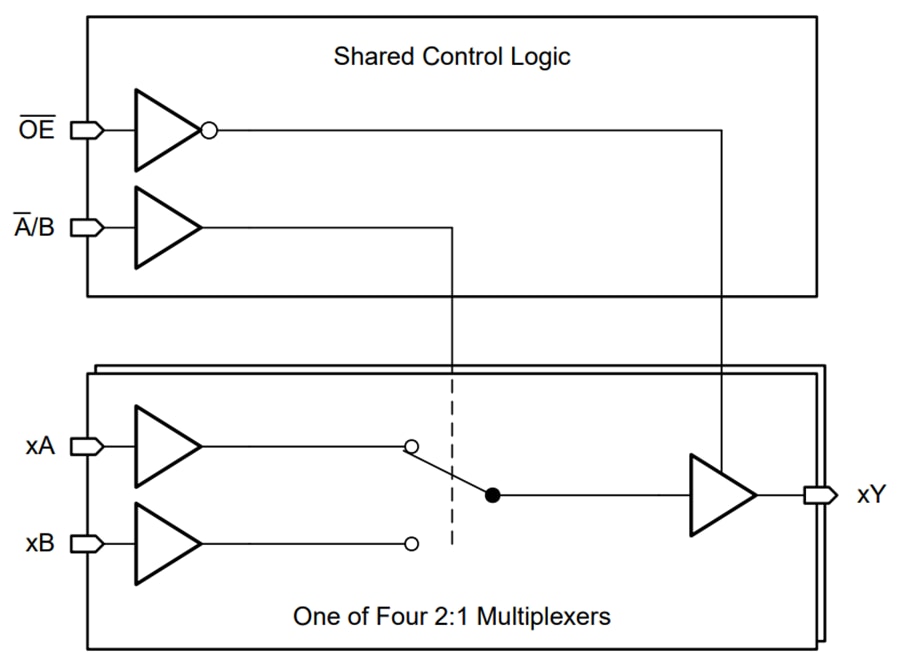

Funktionales Blockdiagramm
Veröffentlichungsdatum: 2025-06-11
| Aktualisiert: 2025-06-16
