Silicon Labs SLWSTK6005A Kit-kompatible Funkboards
Die SLWSTK6005A Kit-kompatiblen Funkboards von Silicon Labs sind Mighty Gecko-Boards, die mit dem Multiband, drahtlosen Starter Kit SLWSTK6005A verwendet werden. Diese Funkboards sind ausgelegt, um die EFR32MG12 und EFR32MG13 Mighty Gecko drahtlosen SoCs zu entwickeln und zu evaluieren sowie die Leistung der HF-Schnittstellen auszuwerten. Die Funkboards entwickeln Zigbee, Thread, Bluetooth® Low Energy (LE) und proprietäre Drahtlos-Applikationen. Diese Boards enthalten eine Dual-Band Mighty Gecko Drahtlos-System-on-Chip und sind für den Betrieb mit unterschiedlicher Ausgangsleistung optimiert.
Die kompatiblen Funkboards des Kits SLWSTK6005A sind in verschiedenen Varianten erhältlich, basierend auf der Betriebsfrequenz und Sendeleistung. Dieser weite Bereich des Betriebsfrequenzbands unterstützt die integrierte gedruckte Antenne und den UFL-Steckverbinder sowie den On-Board-SMA-Steckverbinder. Die Funkboards verfügen über einen stromsparenden, seriellen 8-Mbit-Flash für Over-the-Air-Updates, die drahtlosen SoCs EFR32MG12 und EFR32MG13 sowie eine integrierte 2,4-GHz-PCB-Antenne.
Merkmale
- Drahtloser SoC: EFR32
- CPU-Core: ARM Cortex®-M4 mit FPU
- EFR32MG12:
- 1024 KB Flash-Speicher und 256 KB RAM
- EFR32MG13:
- 512 KB Flash-Speicher und 64 KB RAM
- 2,4 GHz integrierte PCB-Antenne und UFL-Steckverbinder (optional)
- 32,768 kHz und 38,4 MHz Quarze für LFXO und HFXO
- 8Mbit stromsparender, serieller Flash für Over-the-Air-Updates

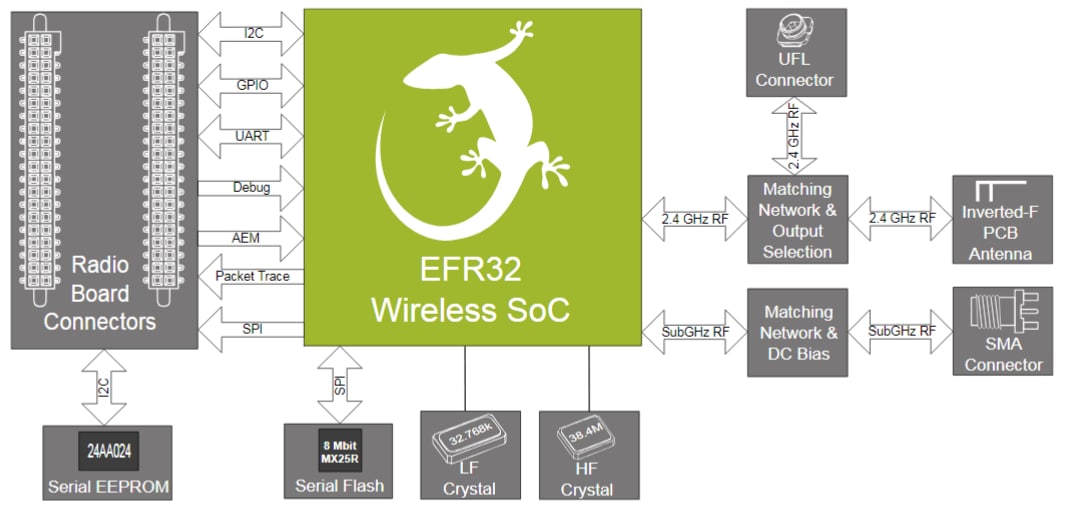

Blockdiagramm des Funkboards
