Skyworks Solutions Inc. SKY68020-11 LTE Universelles Multiband-FEM
Skyworks Solutions SKY68020-11 ist ein Hybrid-Multiband-Multichip-HF-Frontend-Modul (FEM), das Mobilfunk LTE-M/NB-IoT-(Halbduplex-System-)Transceiver-Plattformen unterstützt. Dieses FEM integriert das gesamte HF-Frontend, das für ein LTE-Multiband-Funkgerät erforderlich ist, das in Niederband- und Mittelbandfrequenzen arbeitet. Das SKY68020-11 enthält außerdem Rx-Tiefpassfilter, Breitband-PA mit Bias-Controller, Tx-Tiefpassfilter für die Oberschwingung, Antennenschalter und einen MIPI-HF-Frontend-Controller.
Das SKY68020-11 FEM bietet 24 dBm Ausgangsleistung und ist zur Unterstützung für 1 RB bis 6 RB LTE optimiert. Dieses FEM arbeitet im Temperaturbereich von -40 °C bis 85 °C und ist in einem kleinen Gehäuse mit niedrigem Profil (MSL3 bei 260 °C pro JEDEC J-STD-020) erhältlich. Zu den typischen Applikationen gehören LTE im Halbduplexbetrieb (HD-FDD), universelle LTE-Modem-Produkte, IoT mit geringem Stromverbrauch und niedriger Datenrate.
Merkmale
- 24 dBm Ausgangsleistung und optimiert für LTE für 1 RB bis 6 RB
- Außergewöhnliche harmonische Leistung:
- Band 13, 2. harmonische: -60 dBm/MHz
- Band 28, 2. harmonische: -55 dBm/MHz
- Band 28, 3. harmonische: -52 dBm/MHz
- Breitband-PA mit APT-Betriebsmodus oder fester Stromversorgung von 2,85 V bis 4,5 V Vcc (für batteriebetriebene IoT-Geräte)
- Integrierte Tx-Tiefpassfilter für optimierte Oberschwingungsunterdrückung
- Integrierter SP6T-Antennen-Tx/Rx-Schalter
- Zwei Breitband- und Hochleistungs-AUX-Anschlüsse für zusätzliche Bandunterstützung
- Integrierte Rx-Tiefpassfilter für Aussperrung außerhalb des Bandes
- 0,4 uA niedriger Ableitstrom
- Adaptives Vorspannungsschema für maximale PA-Wirkungsgrade
- MIPI® HF-Frontend-Steuerungsschnittstelle, 2.0-konform
- Pin-zu-Pin-kompatibel mit dem SKY68000-31, SKY68001-31 und SKY68001-41
- Betriebstemperaturbereich: -40 °C bis +85 °C
- Kleines (4 mm x 5 mm x 0,9 mm) Gehäuse mit niedrigem Profil (MSL3 bei 260 °C pro JEDEC J-STD-020)
Applikationen
- Mobilfunk-IoT mit geringem Stromverbrauch und niedriger Datenrate
- Halbduplexbetrieb (HD-FDD) LTE:
- LTE-M
- NB-IoT
- LTE-Universal-Modemprodukte:
- Niederband: 5, 8, 12, 13, 14, 17, 18, 19, 20, 26, 28, 71 und 85
- Mittelband: 1, 2, 3, 4, 25, 39, 66 und 70

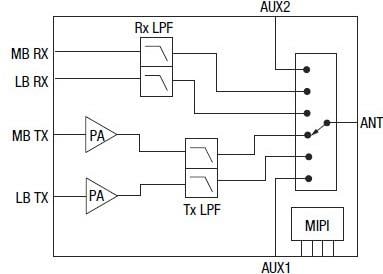

Funktionales Blockdiagramm
