EPCOS / TDK MT40 Thermosicherungsvaristoren
EPCOS / TDK MT40 Thermosicherungsvaristoren verfügen über einen DC-Spannungsbereich von 200 V bis 750 V, einen AC-Spannungsbereich von 150 V bis 550 V und einen hohen Spitzenstrom von bis zu 50 kA. Die MT Thermofuse-Baureihe bietet einen normalerweise offenen Mikroschalter für eine Fernanzeige/Überwachungsschaltung. Diese kompakten Metalloxid-Varistoren von EPCOS / TDK eignen sich hervorragend für Industrie-Netzteile, Wechselrichter, Außenbeleuchtungssysteme und Telekommunikationssysteme.
Merkmale
- Kompakte Größe
- Spannungsbereich
- 150 VAC bis 550 VAC
- 200 VDC bis 750 VDC
- Kurzschlussnennstrom (SCCR) gemäß UL1449 bis zu 200 kA
- Hoher Spitzenstrom von bis zu 50 kA
- UL1449 anerkannt als Typ 1CA für AC- und DC-Applikationen (Datei-Nummer E321126)
- Mikroschalter normalerweise offen für Fernanzeige/Überwachungsschaltung
- Gleicher PCB-Elektroden-Footprint für alle Arten
- RoHS-konform
- Bauweise
- Varistor mit Bandanschluss und einem thermischen Trennsystem
- Schwerentflammbare Epoxid-Ummantelung
- Patentiertes umspritztes Design
Applikationen
- Umrichter
- Industrienetzteile
- Außenbeleuchtungssysteme
- Telekommunikationssysteme
- Überspannungsschutzbauteile (SPDs)
Technische Daten
- Klimakategorie von 40/85/56 gemäß IEC 60068-1
- -40 °C bis +85 °C Betriebstemperaturbereich
- Anschwingzeit: <25 ns="">
- UL94-V0-Beschichtungsmaterial (schwarz)
- IP20-Schutzart
- > 2.500 VAC Spannungsfestigkeit
- Applikationshöhe: <5.000 m="">
- On-Board-Installation

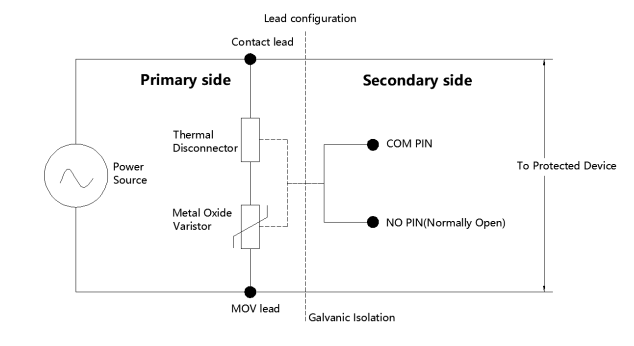

Typisches Schaltungsdiagramm

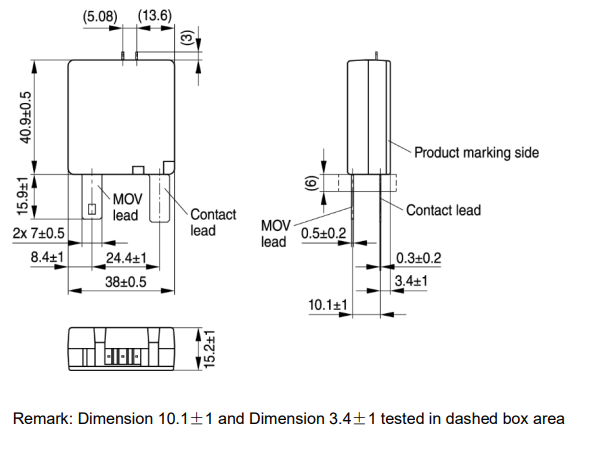

Abmessungen (mm)
