TDK MCZ1210AH Gleichtaktfilter
TDK MCZ1210AH Gleichtaktfilter sind für den Einsatz in Hochgeschwindigkeits-Signalleitungsapplikationen ausgelegt. Diese kompakten Mehrschicht-Gleichtaktfilter arbeiten in einem breiten Frequenzbereich für die differentielle Modusübertragung, wodurch eine Gleichtaktimpedanz sichergestellt wird. Das Gleichtaktrauschen des MCZ1210AH Filters wird fast ohne Auswirkung auf die differentielle Hochgeschwindigkeitsübertragungsleitung unterdrückt. Zu den typischen Applikationen gehören elektronische Geräte mit Hochgeschwindigkeitsschnittstelle, Mobiltelefone, PCs, tragbare Spielekonsolen, DVD-Player, Fernseher und mobile Audiogeräte.
Merkmale
- Kompakter Mehrschicht-Gleichtaktfilter
- EMC-Unterdrückung wird mit einem erweiterten Frequenzbereich erreicht
- Gleichtaktrauschen wird unterdrückt
- Betriebstemperatur: -40 °C bis 85 °C
- Lagertemperatur (nach Bestückung der Leiterplatte): -40 °C bis +85 °C
Applikationen
- Elektronische Ausrüstung mit einer Hochgeschwindigkeits-Schnittstelle:
- USB2.0
- LVDS (Low Voltage Differential Signaling)
- Mobiler Link mit hoher Auflösung (MHL™)
- Handys
- PCs
- Tragbare Spielautomaten
- Fernseher
- DVD-Player
- DVCs
- Mobiles Audio

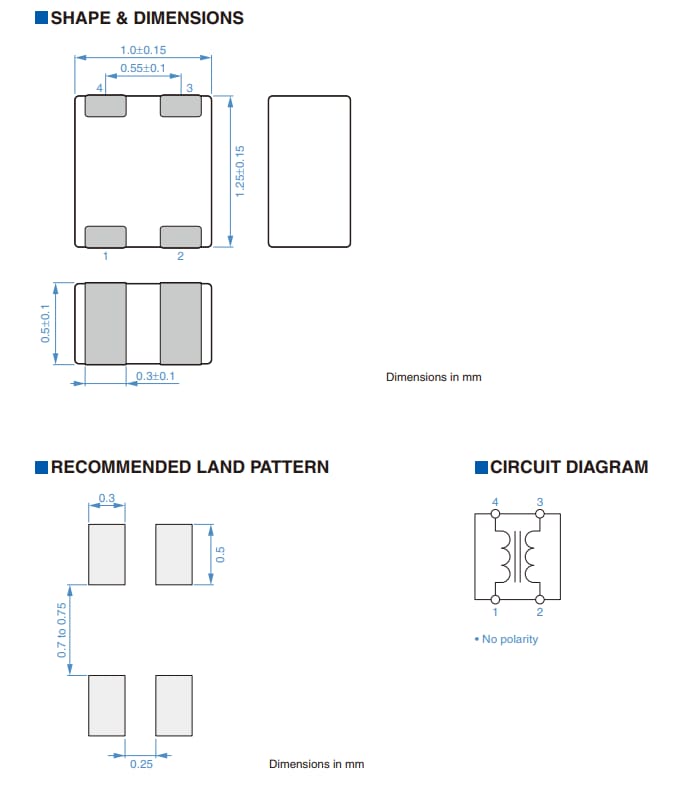

MCZ1210AH Abmessungen

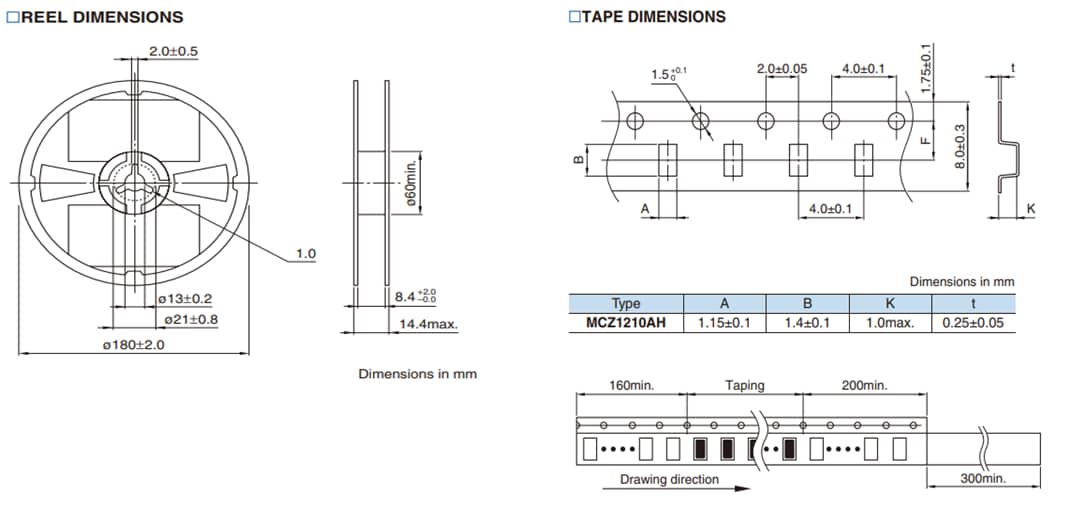

Gurtverpackung - Abmessungen

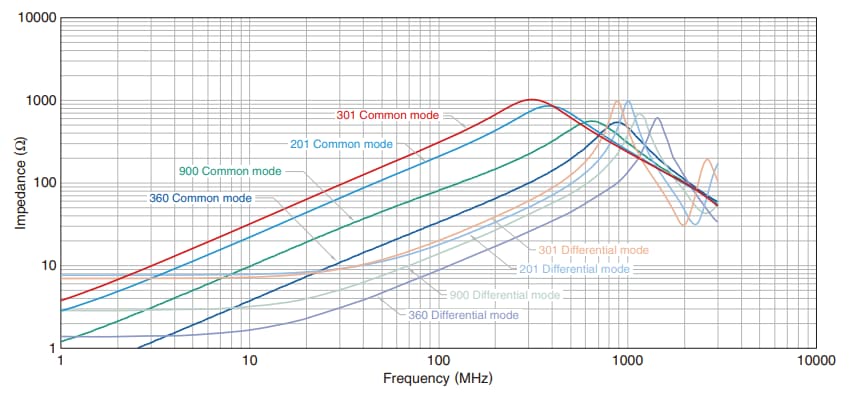

Impedanz- gegenüber Frequenz-Eigenschaften
