Texas Instruments bq27427 Batteriestandsanzeige
Die Texas Instruments bq27427 Batteriestandsanzeige ist eine Einzellenanzeige, die nur minimale System-MCU-Firmware-Entwicklung und Benutzerkonfiguration erfordert, wodurch das System schnell auf den neuesten Stand gebracht werden kann. Drei Chemieprofile sind vorprogrammiert, um eine minimale Benutzerkonfiguration zu ermöglichen und die Verwaltung von Kundenbeständen in Projekten mit unterschiedlichen Batteriechemien zu ermöglichen. Die bq27427 Batteriestandsanzeige hat einen sehr niedrigen Stromverbrauch im Ruhemodus, was zu einer längeren Akku-Laufzeit führt. Konfigurierbare Unterbrechungen entlasten den Host von kontinuierlichen Abfragen und sparen Strom im System. Genaue Temperaturmessung wird durch einen externen Thermistor unterstützt.
Die bq27427 Batteriestandsanzeige von Texas Instruments verwendet den patentierten Impedance Track™-Algorithmus für die Batterieanzeige und liefert Informationen, wie die verbleibende Akkukapazität (mAh), den Ladezustand (%) und die Batteriespannung (mV). Die Batteriestandsmessung mit der bq27427 Batteriestandsanzeige erfordert nur Verbindungen zum PACK+ (P+) und PACK- (P-) für einen Embedded-Batteriestromkreis oder einen abnehmbaren Akku. Das winzige 9-Ball, NanoFree™ Chip-Scale-Gehäuse (DSBGA) von 1,62 mm x 1,58 mm und mit einem Rastermaß von 0,5 mm eignet sich hervorragend für platzbeschränkte Applikationen.
Merkmale
- Einzellen-Li-Ion-Batterieanzeige
- Befindet sich auf dem Systemboard
- Unterstützt eingebaute oder abnehmbare Batterien
- Wird direkt von der Batterie mit eingebautem LDO betrieben
- Integriert einen Messwiderstand mit niedrigem Wert (7 mΩ)
- Batteriestandsanzeige basierend auf der patentierten Impedance Track™-Technologie
- Bietet drei wählbare vorprogrammierte Profile für 4,2 V, 4,35 V und 4,4 V Zellen
- Meldet verbleibende Kapazität und Ladezustand (SOC) mit Glättungsfilter
- Passt sich automatisch für Selbstentladung, Batteriealterung, Temperatur und Leistungsänderungen an
- Schätzt den Batteriezustand (Alterung)
- Extrem geringer Stromverbrauch im NORMAL-Modus (50 µA) und RUHE-Modus (9 µA)
- Mikrocontroller-Peripherieschnittstelle unterstützt
- 400 kHz serielle I2C-Schnittstelle
- Konfigurierbare SOC-Unterbrechung oder Warnung bei niedrigem digitalem Batterieausgang
- Interner Temperatursensor, vom Host gemeldete Temperatur oder externer Thermistor
Applikationen
- Smartphones, Feature-Phones und Tablets
- Wearables
- Gebäudeautomatisierung
- Tragbare medizinische/industrielle Handgeräte
- Tragbare Audiogeräte
- Gaming

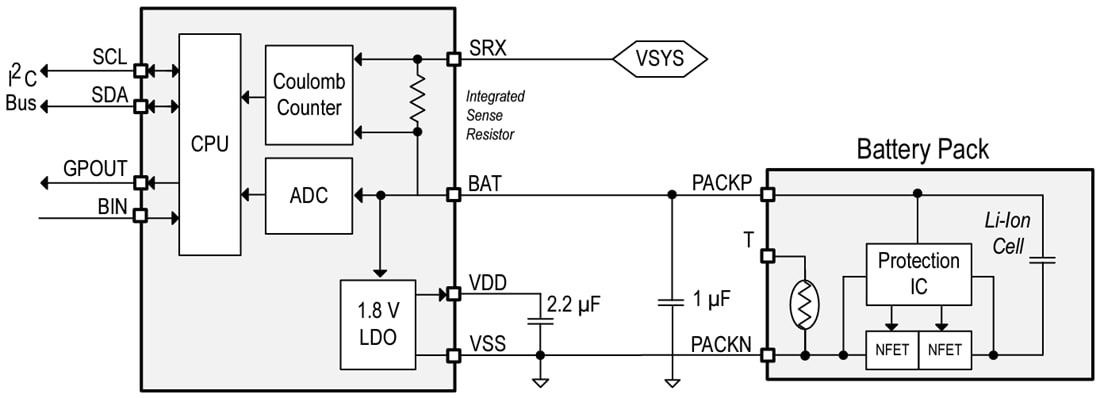

Funktionales Blockdiagramm
Verwandtes Development Tool
Texas Instruments bq27427EVM Evaluierungsmodul (EVM)
Ein vollständiges Evaluierungssystem für den bq27427 Füllstandsanzeige-IC.
