Texas Instruments bq77307 Hochpräziser Batterieschutz
Der hochpräzise Batterieschutz BQ77307 von Texas Instruments verfügt über einen hochintegrierten, hochpräzisen Primärschutz für Li-Ionen-, Li-Polymer-, LiFePO4 (LFP)- und LTO-Akkus der 2er Serie bis 7er Serie. Jedes Gerät verfügt über ein hochpräzises Spannungs-, Strom- und Temperaturschutz-Subsystem mit integrierten Low-Side-Schutz-NFET-Treibern und einem programmierbaren LDO für die externe Systemverwendung. Der BQ77307 stellt einen Interrupt an einen Host-Prozessor bereit und integriert eine I2C Host-Kommunikationsschnittstelle, die Operationen von bis zu 400 kHz mit optionalem CRC zum Lesen von Statusinformationen und Programmeinstellungen unterstützt. Der bq77307 von Texas Instruments ist in einem 20-Pin-QFN-Gehäuse erhältlich.
Merkmale
- Primärer oder sekundärer Spannungs-, Strom- und Temperaturschutz für Zellen der Serien 2 bis 7 mit einer autonomen Wiederherstellungsoption
- Spannungsschutz
- Zellüberspannung (COV): 0 V bis 5,5 V in 1 mV Schritten, ±4 mV Genauigkeit
- Zellunterspannung (CUV): 0 V bis 5,5 V in 1 mV Schritten, ±4 mV Genauigkeit
- Stromschutz
- Kurzschluss bei der Entladung (SCD): 10 mV bis 500 mV, unterschiedliche Schritte
- Überstrom bei der Ladung (OCC): 3 mV bis 123 mV, 2 mV Schritte
- Überstrom bei der Entladung 1 und 2 (OCD1 und OCD2): 4 mV bis 200 mV, 2 mV Schritte
- Temperaturschutz durch einen externen NTC-Thermistor
- Übertemperatur beim Laden und Entladen (OTC und OTD)
- Untertemperatur beim Laden und Entladen (UTC und UTD)
- Übertemperatur im internen Chip
- Integrierte Low-Side-Treiber für NFET-Schutz mit optionaler autonomer Wiederherstellung
- Betrieb mit geringem Stromverbrauch
- NORMAL-Modus, beide FETs aktiviert: 8 µA
- NORMAL-Modus, FETs deaktiviert: 5 µA
- SHUTDOWN-Modus: < 1 µA
- Hohe Spannungstoleranz von 45 V beim Zellenanschluss und Auswahl zusätzlicher Pins
- Integrierter, einmalig programmierbarer (OTP) Speicher für Geräteeinstellungen, programmiert von TI
- Programmierbarer Interrupt für Host-Prozessor, Statusinformationen verfügbar über I2C
- Serielle Kommunikation per 400 kHz I2C mit optionaler CRC-Unterstützung
- Programmierbarer LDO für externe Systemnutzung
- 20-poliges QFN-Gehäuse mit Abmessungen von 3,5 mm x 3,5 mm x 0,9 mm (RGR).
Applikationen
- Kabellose Elektrowerkzeuge und Gartengeräte
- Staubsauger
- Nicht-militärische Drohnen
- Weitere Industriebatterien (Serie 2 bis Serie 7)

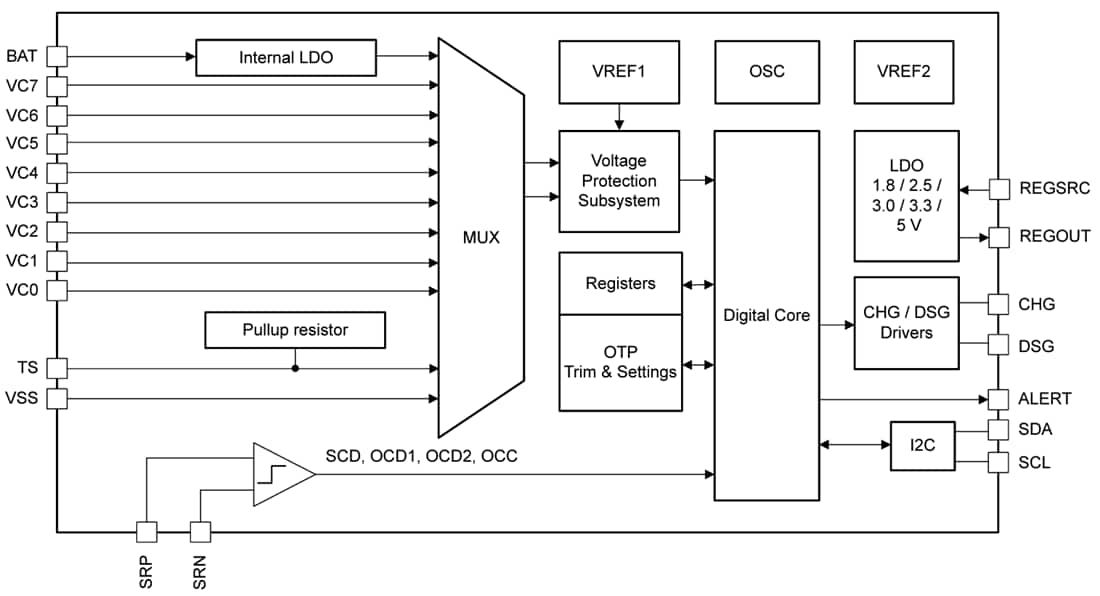

Funktionales Blockdiagramm
Veröffentlichungsdatum: 2024-02-07
| Aktualisiert: 2024-02-14
