Texas Instruments CSD95420RCB NexFET™ Leistungsstufen-Abwärtswandler
Der CSD95420RCB NexFET™ Leistungsstufen-Abwärtswandler von Texas Instruments ist für synchrone Hochleistungs-Abwärtswandler mit hoher Dichte hochgradig optimiert. Dieses Produkt integriert das Treiber-Bauteil und Leistungs-MOSFETs, um die Leistungsstufenschaltfunktion zu vervollständigen. Diese Kombination erzeugt einen hohen Strom, einen hohe Wirkungsgrad und eine Hochgeschwindigkeits-Schaltfähigkeit in einem kleinen kompakten Gehäuse von 4 mm × 5 mm. Der CSD95420RCB von Texas Instruments enthält eine genaue Strom- und Temperaturmessfunktion zur Vereinfachung des Systemdesigns und Verbesserung der Genauigkeit. Der optimierte PCB-Footprint trägt dazu bei, die Designzeit zu verringern und die Fertigstellung des Gesamtsystemdesigns zu vereinfachen.
Merkmale
- 50 A Spitzen-Dauerstrom
- Über 94 % Systemwirkungsgrad bei 15 A
- Hochfrequenzbetrieb (bis zu 1,75 MHz)
- Dioden-Emulationsfunktion
- Temperaturkompensierte bidirektionale Strommessung
- Analoger Temperaturausgang
- Fehlerüberwachung
- 3,3 V und 5 V PWM-Signal-kompatibel
- Tri-State-PWM-Eingang
- Integrierter Bootstrap-Schalter
- Optimierte Totzeit für Durchzündungsschutz
- QFN-Gehäuse
- Hohe Dichte
- 4mm × 5mm
- Sehr niedrige Induktivität
- System-optimierter PCB-Footprint
- Thermisch verbessertes Tooling
- RoHS-konform
- Bleifreie Anschlussbeschichtung
- halogenfrei
Applikationen
- Synchrone Mehrphasen-Abwärtswandler
- Hochfrequenzapplikationen
- Hochstrom-Applikationen mit niedrigem Tastverhältnis
- Point-of-Load-DC/DC-Wandler
- Speicher- und Grafikkarten
- Desktop und Server VR13.x/VR14.x V-Core synchrone Abwärtswandler

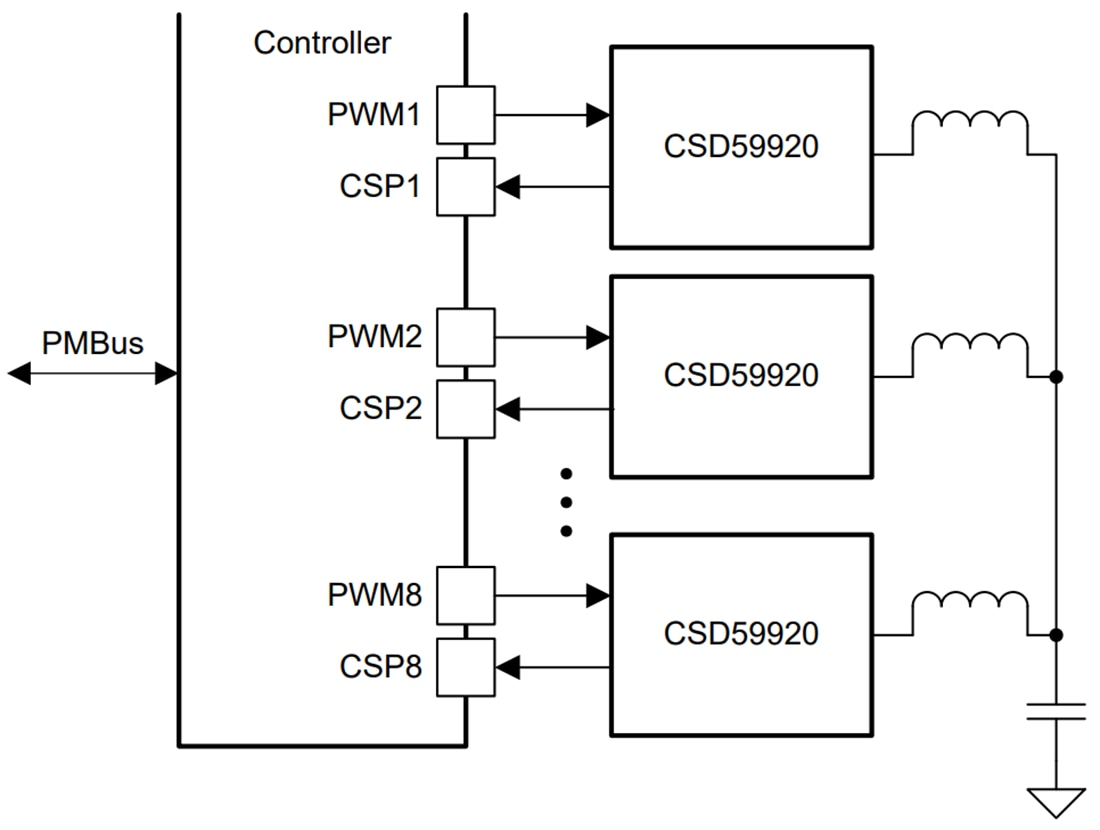

Vereinfachte Applikation
