Texas Instruments INA229 Strom-/Spannungs-/Leistungs-/Energie-/Ladeüberwächter
Der Texas Instruments INA229/INA229-Q1 Strom-/Spannungs-/Leistungs-/Energie-/Ladewächter ist ein extrem präziser digitaler Leistungswächter mit einem 20-Bit-Delta-Sigma-ADC, der speziell für Stromsensorapplikationen ausgelegt ist. Das Bauteil kann über ein resistives Nebenwiderstands-Messelement mit einer Gleichtaktspannungsunterstützung von -0,3 V bis +85 V einen Full-Scale-Differential-Eingang von ±163,84 mV oder ±40,96 mV messen. Der INA229 meldet Strom, Bus-Spannung, Temperatur, Leistung, Energie und Ladungsakkumulation, während ein integrierter Präzisions-Oszillator von ±0,5 % verwendet wird. Diese Meldungen finden alle statt, während gleichzeitig die erforderlichen Berechnungen im Hintergrund durchgeführt werden. Der integrierte Temperatursensor bietet eine Genauigkeit von ±1 °C für die Chip-Temperaturmessung und eignet sich zur Überwachung der Umgebungssystemtemperatur des Systems.
Das Design mit niedrigem Offset und niedriger Gain-Drift des INA229/INA229-Q1 von Texas Instruments ermöglicht die Verwendung in präzisen Systemen, die während der Herstellung keiner Kalibrierung von mehreren Temperaturen unterzogen werden. Darüber hinaus ermöglichen die sehr niedrige Offsetspannung und das sehr niedrige Rauschen den Einsatz in mA- bis kA-Sensorapplikationen und bieten einen großen Dynamikbereich ohne wesentliche Verlustleistung auf dem Nebenwiderstands-Messelement. Der niedrige Eingangs-Bias-Strom des Bauteils ermöglicht die Verwendung von größeren Strommesswiderständen, wodurch genaue Strommessungen im Mikroampere-Bereich ermöglicht werden. Das Bauteil ermöglicht wählbare ADC-Wandlungszeiten von 50 µs bis 4,12 ms sowie eine Abtastmittelung von 1x bis 1.024x, was zusätzlich zur Reduzierung des Rauschens der gemessenen Daten beiträgt.
Merkmale
- 20-Bit-Delta-Sigma-ADC mit hoher Auflösung
- Stromüberwachungsgenauigkeit
- Offsetspannung: ±1 µV (max.)
- Offset-Drift: ±0,01 µV/°C (max.)
- Gain-Fehler: ±0,05 % ( max.)
- Gain-Fehlerdrift: ±20 ppm/°C (max.)
- Gleichtaktunterdrückung: 154 dB (min.)
- Genauigkeit der Leistungsüberwachung
- Full-Scale von 0,5 %, -40 °C bis 125 °C (max.)
- Energie- und Ladegenauigkeit
- Full-Scale: 1,0 % (max.)
- Schnelle Alarmreaktion: 75 µs
- Großer Gleichtaktbereich: -0,3 V bis +85 V
- Bus-Spannungsmesseingang: 0 V bis 85 V
- Full-Scale-Nebenwiderstands-Differentialbereich: 163,84 mV/±40,96 mV
- Eingangs-Bias-Strom: 2,5 nA (max.)
- Temperatursensor: ±1 °C (max. bei 25 °C)
- Programmierbare Widerstands-Temperaturkompensation
- Programmierbare Wandlungszeit und Mittelwertbildung
- 10-MHz-SPI-Kommunikationsschnittstelle
- Wird von einer Versorgung von 2,7 V bis 5,5 V betrieben
- Betriebsstrom: 640 µA (typisch)
- Abschaltstrom: 5 µA (max.)
Applikationen
- DC/DC-Wandler und Wechselrichter
- Industrie-Akkus
- Power-over-Ethernet (PoE)
- Telekommunikationsanlagen
- Unternehmensserver

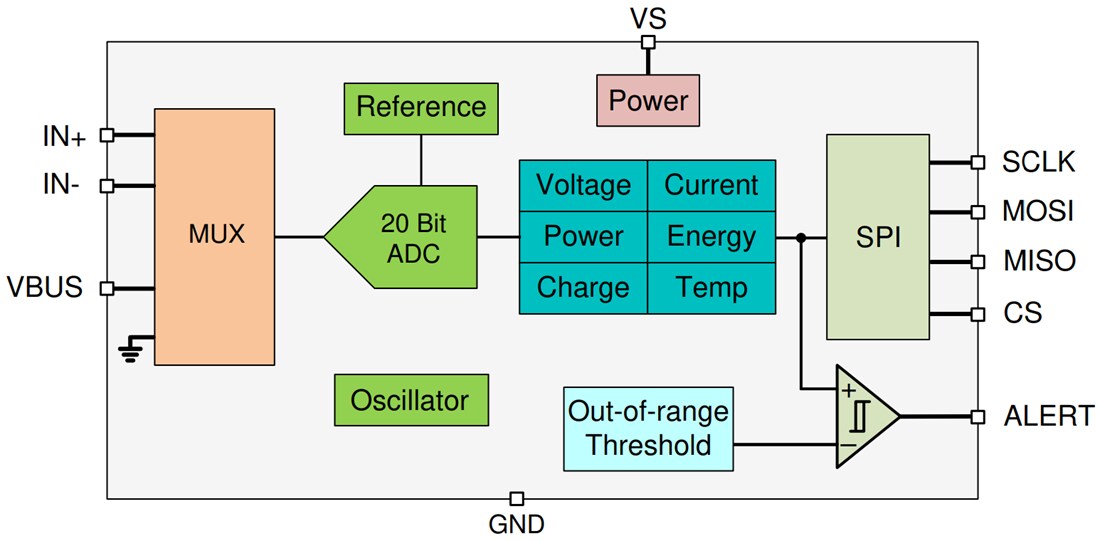

Funktionales Blockdiagramm
Dazugehöriges Development Tool
Texas Instruments INA2xxEVM Leistungsüberwachungs-Evaluierungsmodule
Zur Evaluierung der Hauptfunktionen und des Betriebsverhaltens des INA228, INA229, INA237, INA238 oder INA239 ausgelegt.
