Texas Instruments INA234 12-Bit digitaler Strommonitor
Der Texas Instruments INA234 12-Bit digitale Strommonitor verfügt über eineI2C/SMBus-kompatible Schnittstelle, die mit einer Vielzahl von digitalen Bus-Spannungen wie 1,2 V, 1,8 V, 3,3 V und 5,0 V kompatibel ist. Das Gerät überwacht die Spannung über einem externen Shunt-Widerstand und meldet Strom-, Bus-Spannungs- und Leistungswerte.
Der INA234 verfügt über programmierbare ADC-Wandlungszeiten und Mittelwertbildung. Das Gerät verfügt außerdem über einen programmierbaren Kalibrierwert mit einem internen Multiplikator, der direkte Anzeigen des Stroms in Ampere und der Leistung in Watt ermöglicht. Das Gerät überwacht die Bus-Spannung am IN-Pin und kann vor Überstrom und Unterstrom sowie Überspannung und Unterspannung warnen. Die hohe Eingangsimpedanz im Strommessmodus ermöglicht größere Shunt-Widerstände zur Messung kleiner Systemströme.
Der Texas Instruments INA234 erfasst Ströme auf Common-Mode-Busspannungen, die unabhängig von der Versorgungsspannung im Bereich von –0,3 V bis 28 V variieren können. Das Gerät arbeitet mit einer Versorgungsspannung von 1,7 V bis 5,5 V und verbraucht im Normalbetrieb einen typischen Strom von 300 µA. Das Gerät kann in einen stromsparenden Standby-Modus versetzt werden, bei dem der typische Betriebsstrom 2,2 µA beträgt.
Merkmale
- High-Side- oder Low-Side-Stromerfassung
- Betrieb mit einer Stromversorgung von 1,7 V bis 5,5 V
- Berichtet Strom, Spannung und Leistung
- Programmierbarer Skalenendbereich von 20 mV/80 mV
- Eingangsgleichtaktbereich: –0,3 V bis 28 V
- Stromüberwachungsgenauigkeit
- 12-Bit ADC-Auflösung
- 0,5 % Verstärkungsfehler (max.)
- Offset: 100 µV (max.)
- 10 nA (max.) niedriger Eingangsvorstrom
- Konfigurierbare Mittelwertoptionen
- Die allgemeine Aufrufadressierung ermöglicht die Synchronisierung der Umwandlung zwischen den Geräten.
- Alarmgrenzen für Über- und Unterstrom
- 1,2 V konformeI2C-, SMBus-Schnittstelle
- Zwei Geräteadressoptionen mit einer 4-poligen wählbaren Adresse
- DSBGA-8-Gehäuse (0,7 mm × 1,5 mm)
- Betriebstemperatur: –40 °C und +125 °C
Applikationen
- Handys
- Smart-Lautsprecher
- Wearables
- Akkuladegeräte
- Energieverwaltung
- Batteriezellenüberwachungsgeräte und Balancer
- Rack-Server

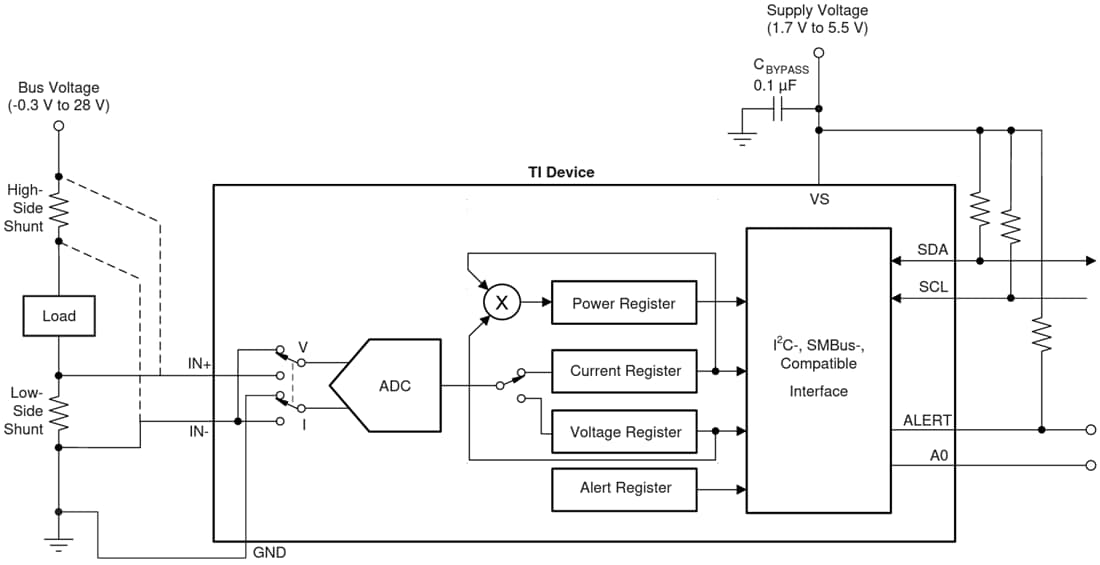

Funktionales Blockdiagramm
Zugehöriges Entwicklungstool
Texas Instruments INA232EVM/INA234EVM/INA236EVM Evaluierungsmodule
Benutzerfreundliche Plattformen zur Evaluierung des Betriebsverhaltens des INA232, INA234 oder INA236.
