Texas Instruments INA236 Digitaler 16-Bit-Stromwächter
Der Texas Instruments INA236 digitale 16-Bit-Stromwächter mit einer I2C-/SMBus-kompatiblen Schnittstelle ist mit einer großen Auswahl von digitalen Busspannungen, einschließlich 1,2 V, 1,8 V, 3,3 V und 5,0 V konform. Der INA236 überwacht die Spannung über einen externen Messwiderstand und meldet Strom-, Busspannungs- und Leistungswerte.
Der INA236 digitale 16-Bit-Stromwächter von TI unterstützt programmierbare ADC-Umwandlungszeiten und die Mittelwertbildung. Darüber hinaus verfügt das Bauteil über einen programmierbaren Kalibrierungswert mit einem internen Multiplikator, der eine direkte Anzeige des Stroms in Ampere und der Leistung in Watt ermöglicht.
Der INA236 überwacht die Busspannung auf dem IN-Pin und kann vor Über-/Unterstrom- und Über-/Unterspannungsbedingungen warnen. Die hohe Eingangsimpedanz im Strommessmodus ermöglicht größere Strommesswiderstände, die zur Messung von Systemströmen mit kleinem Wert erforderlich sind. Der INA236 misst Strom bei Gleichtakt-Busspannungen, die unabhängig von der Versorgungsspannung von -0,3 V bis 48 V variieren können.
Das Bauteil wird von einer einzelnen Versorgung von 1,7 V bis 5,5 V betrieben und zieht im Normalbetrieb einen typischen Versorgungsstrom von 300 µA. Der INA236 Wächter bietet einen stromsparenden Standby-Modus, bei dem der typische Betriebsstrom 2,2 µA beträgt.
Das Bauteil ist über einen Betriebstemperaturbereich von -0 °C bis +125 °C spezifiziert und verfügt über bis zu 4 programmierbare Adressen.
Merkmale
- High-Side- oder Low-Side-Strommessung
- Wird mit einer Stromversorgung von 1,7 V bis 5,5 V betrieben
- Meldet Spannung, Strom und Leistung
- Programmierbarer Endwertbereich von 20 mV/80 mV
- Eingangsgleichtaktbereich von -0,3 V bis 48 V
- Stromüberwachungsgenauigkeit:
- 16-Bit ADC-Auflösung
- Gain-Fehler: 0,1 % (max.)
- Offset: 5 µV (max.)
- Niedriger Eingangs-Bias-Strom: 10 nA (max.)
- Konfigurierbare Mittelwertoptionen
- Allgemeine Anrufadressierung ermöglicht die Synchronisierung der Umwandlung von Bauteilen
- Alarmgrenzen für Über- und Unterstrom-Ereignisse
- 1,2-V-konforme I2C-SMBus-Schnittstelle
- 4 Pin-wählbare Adressen
- DSBGA-8-Gehäuse (0,745 mm × 1,508 mm)
Applikationen
- Handys
- Smart-Lautsprecher
- Wearables
- Akkuladegeräte
- Leistungsmanagement
- Batteriezellenüberwachung und -Balancer
- Rack-Server

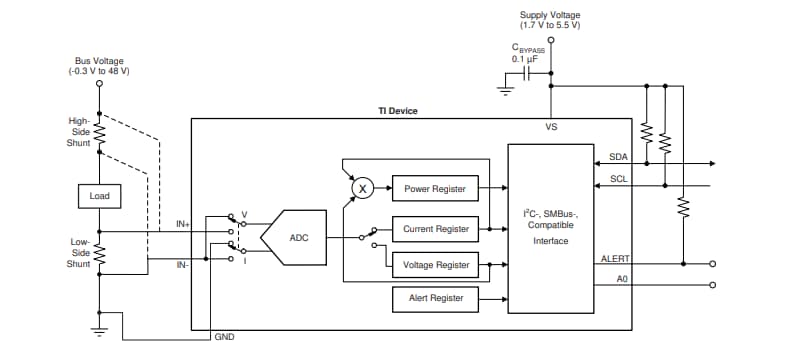

High-Side- oder Low-Side-Sensorapplikation
