Texas Instruments INA700 Digitaler Leistungswächter mit I2C-Ausgang
Der digitale Leistungswächter mit I2C-Ausgang der Baureihe INA700 von Texas Instruments verfügt über einen integrierten Querwiderstand und einen 16-Bit-Delta-Sigma-ADC, der für Stromsensorapplikationen entwickelt wurde. Das Bauteil kann Ströme im vollen Umfang bis zu ±15,728 A über einen Gleichtaktspannungsbereich von -0,3 V bis +40 V messen. Der INA700 misst Strom, Busspannung, Plättchen-Temperatur, Leistung, Energie und Ladungsakkumulation mit einem integrierten Oszillator mit einer Präzision von ±0,5 %, während er die erforderlichen Berechnungen im Hintergrund durchführt. Der integrierte Temperatursensor ist über den Sperrschichttemperaturbereich auf ±3 °C genau.
Der niedrige Offset und die Gain-Fehlerabweichung des INA700 ermöglichen den Einsatz in Systemen, die während der Herstellung keiner Temperaturkalibrierung unterzogen werden. Das Bauteil verfügt über wählbare ADC-Umwandlungszeiten von 50 µs bis 4,12 ms und eine Abtastmittlung von 1 x bis 1024 x, was zusätzlich dazu beiträgt, das Rauschen der gemessenen Daten zu reduzieren und die Optimierung von Überstromerkennungsfenstern ermöglicht. Der INA700 von Texas Instruments ist in einem winzigen PowerWCSP-Gehäuse (DSBGA) verfügbar, um die Lösungsgröße zu minimieren und die thermische Leistungsfähigkeit zu maximieren.
Merkmale
- Verlustarmer integrierter Querwiderstand
- 2 mΩ bei TA = 25 °C interner Widerstand
- ±15 A bei TA = 25 °C Nennstrom
- Hohe Auflösung, 16-Bit-Delta-Sigma-ADC
- Großer Gleichtaktbereich von -0,3 V bis +40 V
- Misst Strom, Busspannung, Leistung, interne Temperatur, Energie und Ladung
- Programmierbare Wandlungszeit und Mittelwertbildung
- Genauigkeit bei der Stromüberwachung
- ±0,5 % bei 5 A Gesamtmessfehler
- ±1,5 mA (max.) Offsetstrom
- ±0,5 % (max. bei 5 A) Gain-Fehler
- ±50 ppm/°C (max.) Gain-Fehlerabweichung
- Genauigkeit der Leistungsüberwachung
- 0,85 % Genauigkeit bei 5 A
- Energie- und Ladungsgenauigkeit
- 1,35 % Genauigkeit bei 5 A
- Interne Überwachung und Fehlererkennung
- ±0,5 % (max.) Präzisions-Oszillator
- 2,94 MHz Hochgeschwindigkeits-I2C-Schnittstelle mit vier durch Pins wählbaren Adressen
- Wird mit einer Versorgungsspannung von 2,7 V bis 5,5 V betrieben
- Betriebsstrom: 640 µA (typisch)
- 5 µA (max.) Abschaltstrom
Applikationen
- Notebooks
- Smartphones
- Industrie-Akkus
- Smart-Netzwerkschnittstellenkarten (NIC)
- Hardware-Beschleunigerkarten

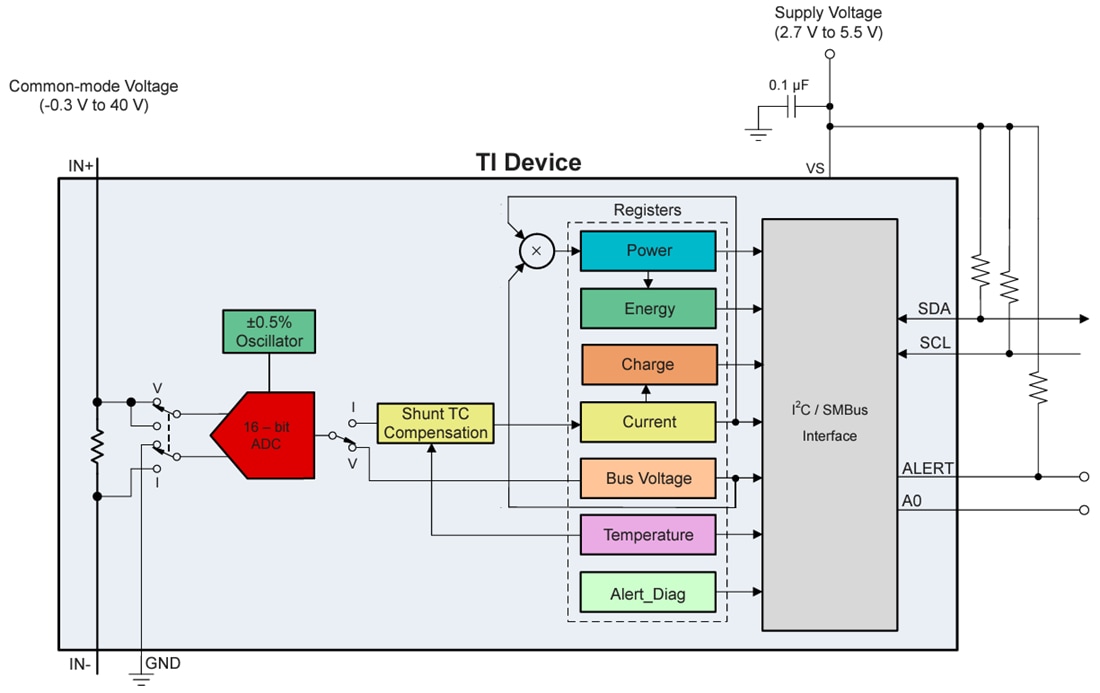

Funktionales Blockdiagramm
Verwandtes Development Tool
Texas Instruments INA700EVM & INA701EVM Evaluierungsmodule
Eine kompakte Plattform zur Auswertung der Hauptfunktionen und des Betriebsverhaltens des INA700/INA701.
