Texas Instruments LP87334ERHDR Dual-Abwärtswandler und Regler
Der LP87334ERHDR Dual-Abwärtswandler und Regler von Texas Instruments wurde entwickelt, um die Anforderungen des Leistungsmanagements in Industrieapplikationen zu erfüllen. Das Bauelement verfügt über zwei DC/DC-Abwärtswandler (konfigurierbar als einzelner Zweiphasen-Regler/zwei Einphasen-Regler), zwei Linearregler und zwei universelle digitale Ausgangssignale. Der LP87334ERHDR Duale Hochstrom-Abwärtswandler und der duale Linearregler werden über eine I²C-kompatible serielle Schnittstelle und ein Freigabesignal gesteuert. Dieser Abwärtswandler unterstützt programmierbare Einschalt- und Abschaltverzögerungen und -sequenzen, einschließlich GPO-Signalen, die mit dem Freigabesignal synchronisiert sind. Der LP87334ERHDR-Regler bietet Kurzschluss- und Überlastschutz am Ausgang, Übertemperaturwarnung und -schutz, Überspannungsschutz (OVP) und Unterspannungssperre (UVLO). Dieser Regler ist für Prüf- und Messgeräte in Industrieapplikationen geeignet.
Merkmale
- Zwei hocheffiziente DC/DC-Abwärtswandler:
- Ausgangsspannung: 0,7 V bis 3,36 V
- Maximaler Ausgangsstrom von 3A
- Programmierbare Ausgangsspannungs-Anstiegsrate von 0,5 mV/µs auf 10 mV/µs
- Schaltfrequenz: 2 MHz
- Frequenzspreizungsmodus und Phasenverschachtelung für EMI-Reduktion
- Zwei Linearregler
- Eingangsspannung: 2,5 V bis 5,5 V
- Ausgangsspannung: 0,8 V bis 3,3 V
- Maximaler Ausgangsstrom von 300mA
- 2.8V bis 5.5V Eingangsspannungsbereich
- Konfigurierbare Universal-Ausgang-Signale (GPO, GPO2)
- Interrupt-Funktion mit programmierbarer Maskierung
- Programmierbares Power-Good-Signal (PGOOD)
- Überlastschutz und Kurzschluss-Sicherung am Ausgang
- Übertemperaturwarnung und -schutz
- Überspannungsschutz (OVP) und Unterspannungssperre (UVLO)
- 28-Pin-VQFN-Gehäuse mit benetzbaren Flanken von 5 mm x 5 mm
Applikationen
- Industriegeräte
- Prüf- und Messgeräte
- Industrieapplikationen

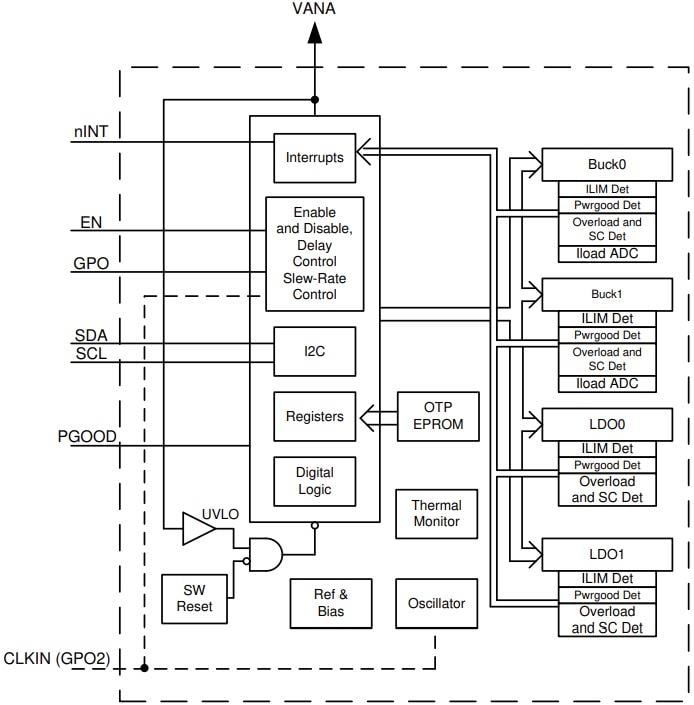

Funktionales Blockdiagramm

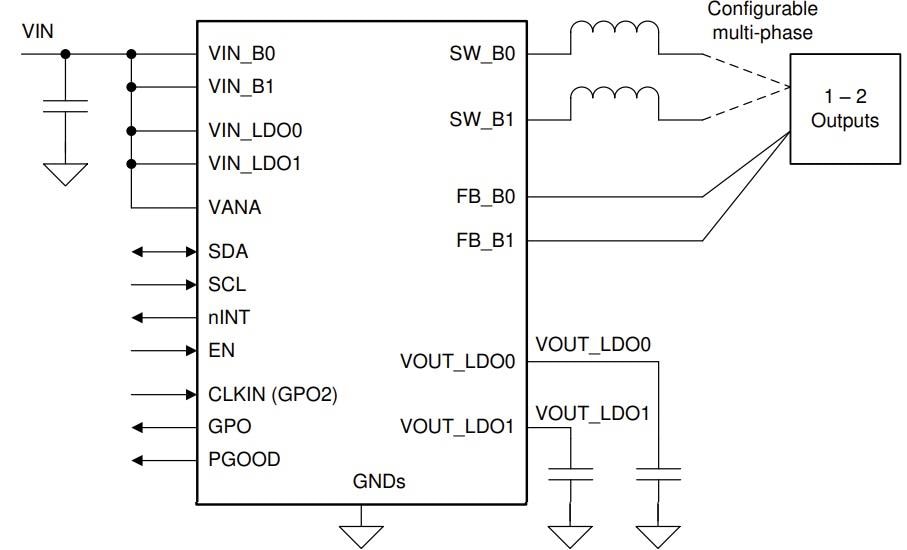

Schaltschema
