Texas Instruments LP8772x-Q1 Rauscharme Abwärtswandler
Die rauscharmen Abwärtswandler von Texas Instruments LP8772x-Q1 wurden entwickelt, um die Anforderungen an das Powermanagement von AWR, IWR und anderen MMICs in verschiedenen automobilen und industriellen Radaranwendungen zu erfüllen. Das Gerät verfügt über drei DC/DC-Abwärtswandler, einen LDO-Regler und einen Lastschalter. Der LDO wird extern mit Strom versorgt und ist dazu gedacht, ein Ethernet-Gerät oder ein anderes Gerät im System mit Strom zu versorgen. Der Lastschalter ist dazu gedacht, die 3,3 V IO-Versorgung während des Ruhezustands des Sensors zu unterbrechen. Das Bauteil wird über die I2C-Kommunikationsschnittstelle und über Freigabesignale gesteuert.
Die rauscharmen DC/DC-Abwärtswandler unterstützen werkseitig programmierte Schaltfrequenzen von 17,6 MHz, 8,8 MHzoder 4,4 MHz. Hohe Schaltfrequenz und geringes Rauschen über einen weiten Frequenzbereich hinweg ermöglichen eine LDO-freie Stromversorgungslösung, die dazu beiträgt, die Kosten der LÖSUNG zu senken und die thermische Leistung zu verbessern. Der Schalttakt wird für eine hervorragende HF-Leistung in den PWM-Modus gezwungen und kann mit einem externen Taktgeber synchronisiert werden. Der Baustein LP8772x-Q1 von Texas Instruments unterstützt die Fernmessung der Spannung, um den IR-Abfall zwischen dem Reglerausgang und dem Point-of-Load (POL) zu kompensieren und so die Genauigkeit der Ausgangsspannung zu verbessern.
Merkmale
- Mit den folgenden Ergebnissen AEC-Q100-qualifiziert:
- Gerätetemperaturklasse 1 (-40°C bis +125 °C Betriebstemperatur)
- Funktionale Sicherheit-konformes Gerät
- Entwickelt für funktionale Sicherheitsanwendungen
- Dokumentation zur Unterstützung des Entwurfs funktionaler Sicherheitssysteme nach ISO 26.262 bis hin zu ASIL-B
- Überwachung von Über- und Unterspannungen an den Ausgängen von BUCK, LDO und Lastschaltern sowie an der Eingangsversorgung
- Q&Ein Watchdog
- Pegel- oder PWM-Fehlersignalüberwachung (ESM)
- ABIST und CRC
- 3,3 V Nominale (3 V bis 4 V Bereich) Eingangsspannung
- Drei hocheffiziente, rauscharme und hochfrequente DC/DC-Abwärtswandler:
- Ausgangsspannung: 0,8 V, 0,82 V, 0,9 V bis 1,9 V mit 20 mV Ausgangsspannungsstufe
- Maximaler Ausgangsstrom: 3,5 A
- Schaltfrequenz: 4,4 MHz, 8,8 MHz, und 17,6 MHz
- 600 mA Linearer Regler mit Bypass-Lastschaltmodus (LDO_LS1)
- Eingangsspannung, LDO-Modus: 1,2 V bis 4 V
- Ausgangsspannung: 0,6 V bis 3,4 V mit 50 mV Ausgangsspannungsschritt
- Eingangsspannung, Bypass-Lastschaltermodus: 1,6 V bis 3,4 V
- 400 mA Lastschalter (LS2)
- Eingangsspannungsbereich: 1,6 V bis 3,6 V
- Bei Widerstand 3,3 V Eingang, 200mA: 75 mΩ (typisch)
- Überlastschutz und Kurzschluss-Sicherung am Ausgang
- Dynamische Spannungsskalierung des Reglerausgangs (DVS) über die I2C-Schnittstelle
- Eingangsüberspannungsschutz (OVP) und Unterspannungsabschaltung (UVLO)
- Zwei Allzweck-Spannungsüberwachungsgeräte gemeinsam mit LDO_LS1 und LS2-Ausgang
- Übertemperaturwarnung und -schutz
- I2C-Schnittstelle mit Unterstützung für Standard, Fast-Mode, Fast-Mode+ und optionale I2C-Adressauswahl
Applikationen
- Satellitenradar
- Eckradar mit kurzer und mittlerer Reichweite
- Ultrakurzstrecken-Radar
- Frontradar mit großer Reichweite
- Anwendungen mit niedriger Restwelligkeit und geringem Rauschen

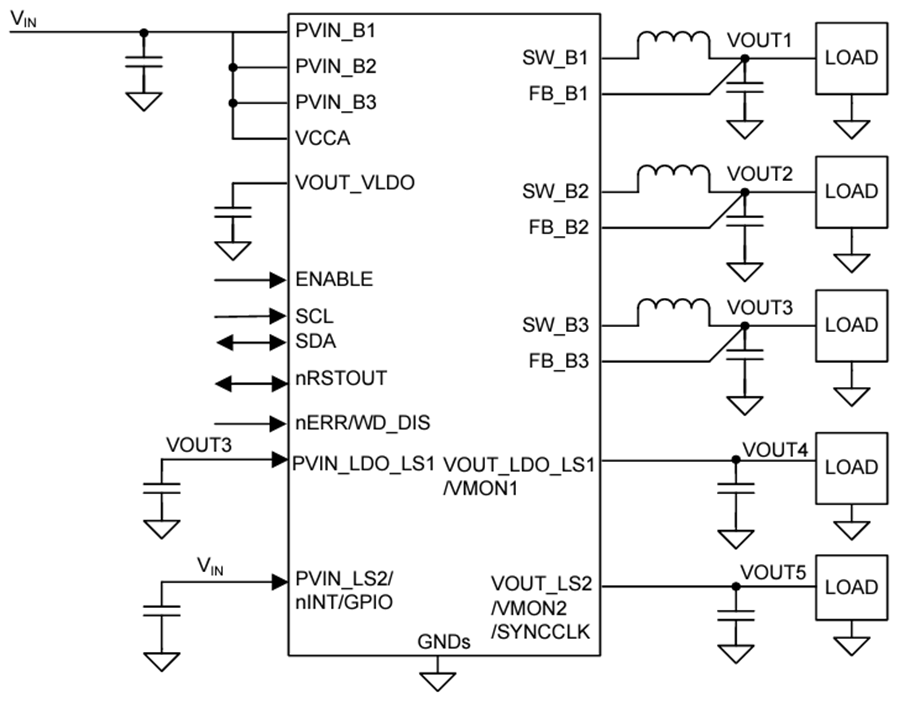

Vereinfachtes Schema
Verwandtes Development Tool
Texas Instruments LP87725Q1EVM Wechselrichter-Evaluierungsmodul (EVM)
Das Modul soll den Benutzern helfen, die Funktionen und die Leistung des LP87725-Q1 zu evaluieren.
