Texas Instruments MMBZxxVAL-Q1 Zener-Dioden mit gemeinsamer Anode
Die Zener-Dioden mit gemeinsamer Anode MMBZxxVAL-Q1 von Texas Instruments sind bidirektionale ESDs mit zwei Kanälen oder unidirektionale ESDs mit einem Kanal in einer Bauform mit gemeinsamer Anode. Die relativ geringe Kapazität und der geringe Kriechverlust des Geräts ermöglichen den Einsatz in Applikationen mit höherer Geschwindigkeit. Die xMMBZxxVAL-Q1 von Texas Instruments ist im SOT-23-Gehäuse untergebracht und bietet zwei Kanäle mit robustem Überspannungsschutz in einem platzsparenden Formfaktor.
Merkmale
- IEC 61000-4-2 ESD-Schutz
- Kontaktentladung: ±30 kV
- Entladung mit Luftgap von ±30 kV
- Überspannungsschutz nach IEC 61643-321 von bis zu 1,7 A (10/1000µs)
- Geringer Ableitstrom von 50 nA (max.)
- Temperaturbereich von –55 °C bis +150 °C
- Bedrahtete Gehäuse für die automatische optische Inspektion (AOI)
- AEC-Q101-qualifiziert
Applikationen
- Überspannungsschutz für Fahrzeuge und Industrie
- Unterdrückung von CAN/LIN-Transienten
- Zweikanalig unidirektional oder einkanalig bidirektional

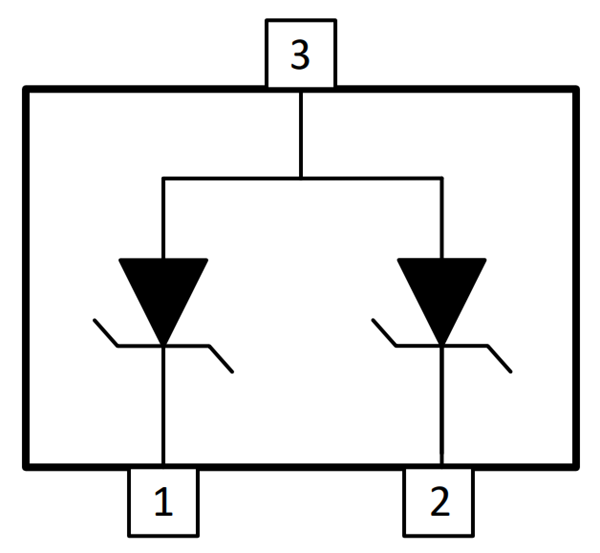

Funktionales Blockdiagramm
Development Tool
Texas Instruments ESDEVM-Evaluierungsmodul (EVM)
Ist mit allen herkömmlichen ESD-Footprints verfügbar, um eine beliebige Anzahl von Bauteilen zu testen.
Verwandtes Produkt
Texas Instruments MMBZxVAL Zweikanal-Zener-Diode
30 kV ESD-Schutz in einem SOT-23-Gehäuse, das für ESD und Überspannungsschutz ausgelegt ist.
Veröffentlichungsdatum: 2025-08-13
| Aktualisiert: 2025-11-28
