Texas Instruments RES31A Dünnschicht-Widerstandsteiler
Texas Instruments RES31A Dünnschicht-Widerstandsteiler sind ein aufeinander abgestimmtes Paar von Widerstandsteilern, die in Dünnschicht-SiCr mit dem leistungsstarken analogen CMOS-Prozess von TI implementiert wurden. Der RES31A hat einen nominalen Eingangswiderstand von 100 kΩ, unterstützt höhere Teilerspannungen als der RES11A, aber mit einer geringeren Stromaufnahme als der RES21A. Das Bauteil ist in verschiedenen Nennübersetzungen erhältlich, um ein breites Array an Systemanforderungen zu erfüllen.
Die RES31A-Baureihe bietet eine hohe Verhältnisanpassungsgenauigkeit, wobei das gemessene Verhältnis jedes Teilers innerhalb von 0,05 % (±500 ppm) des Nennwerts (typisch) liegt. Die Genauigkeit wird über den Temperaturbereich aufrechterhalten.
Der RES31A ist für einen Temperaturbereich von -40 °C bis +125 °C ausgelegt und in einem 8-Pin-SOT-23-THIN-Gehäuse erhältlich. Das Bauteil hat eine Gehäusegröße von 2,9 mm × 1,6 mm (die Gehäusegröße ist ein Nennwert und umfasst keine Pins).
Merkmale
- Temperaturbereich von -40 °C bis +125 °C
- Verhältnis = RIN: RG, RIN = 100 kΩ (Nennwert)
- Verhältnistoleranz mit hoher Genauigkeit: ±0,05 % (maximal)
- Geringe Drift im Temperaturbereich:
- +2/-5 ppm/°C max TCRratio für RES31A00 (±2 ppm/°C max. TCRratio von -40 °C bis +105 °C)
- ±2 ppm/°C max. TCRratio für andere Verhältnisse
Applikationen
- Präzisions-Spannungsteiler, Präzisionsstufenumsetzung
- Verstärker-Gain und Dämpfungskonfiguration
- Einstellung des Komparatorschwellenwerts auf den punktgenauen Wert
- Diskrete Differenz- und Instrumentenverstärker-Implementierungen mit hohem CMRR und Gain-Genauigkeit
Verwandte Produkte
Texas Instruments RES11A/RES11A-Q1 Dünnschicht-Widerstandsteiler
Fahrzeugbauteile sind in verschiedenen Nennverhältnissen verfügbar, um ein breites Spektrum an Systemanforderungen zu erfüllen.
Texas Instruments RES21A Widerstandsnetzwerke
Es handelt sich um angepasste, dünne SiCr-Widerstandsteiler für den hochleistungsfähigen analogen CMOS-Prozess.

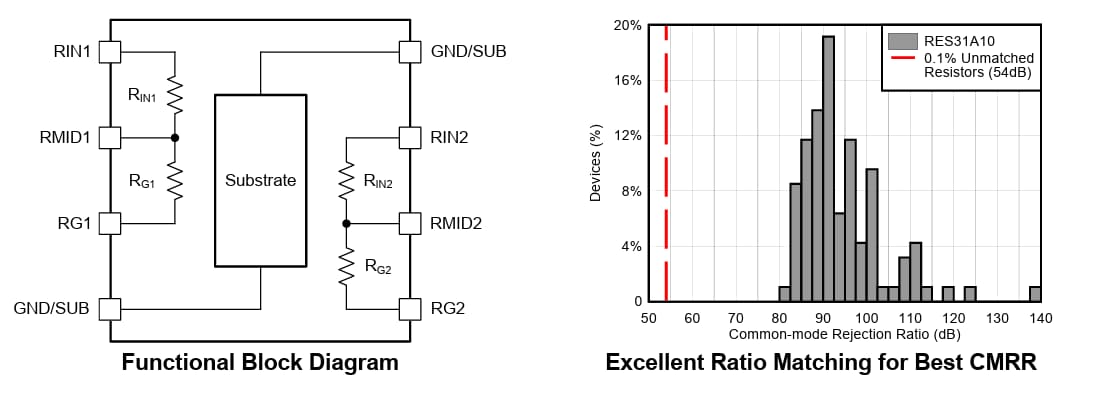

Funktionales Blockdiagramm
