Texas Instruments SN74AHCT541/-Q1 Oktal-Buffer/Treiber
Die SN74AHCT541/-Q1 Oktal-Buffer/Treiber von Texas Instruments bieten acht nicht-invertierende Buffer mit 3-stufigen Ausgängen. Die Active-Low-Ausgangsfreigabe-Pins (OE1 und OE2) steuern alle acht Kanäle und müssen beide auf Low gesetzt sein, damit die Ausgänge aktiv sind. Die SN74AHCT541-Q1 Bauteile von TI sind AEC-Q100-qualifiziert für Fahrzeuganwendungen.
Merkmale
- AEC-Q100-qualifiziert für Fahrzeuganwendungen:
- Gerätetemperaturklasse 1: -40 ° bis +125 °C
- HBM-ESD-Bauteilklassifikation Stufe 2
- Bauelement CDM ESD -Klassifizierungsstufe C4B
- Erhältlich in einem QFN-Gehäuse mit benetzbarer Flanke
- Betriebsbereich 4,5 V bis 5,5 V VCC
- TTL-kompatible Eingänge
- Geringe Verzögerung, maximal 7,7 ns
- Latch-Up-Leistung übersteigt 250 mA gemäß JESD 17
Applikationen
- Steuert eine Anzeige-LED an
- Digitales Signal umleiten
- Ansteuerung einer Übertragungsleitung
- Hält ein Signal während des Regler-Resets
Datenblätter

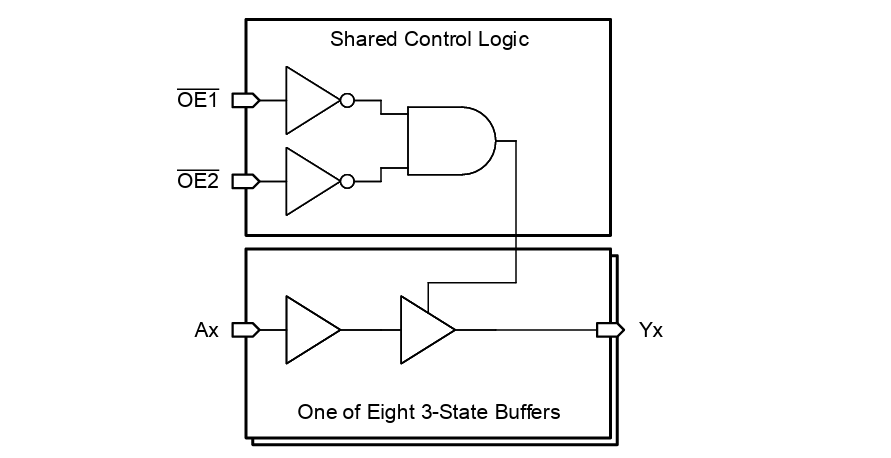

Funktionales Blockdiagramm
Dev Werkzeuge
Texas Instruments 14-24-LOGIC-EVM Logik-Evaluierungsmodul (EVM)
Generisches Evaluierungsmodul, das zur Unterstützung aller bedrahteten Logikbausteine von TI in einer Pinzahl von 14 bis 24 ausgelegt ist.
Texas Instruments 14-24-NL-LOGIC-EVM Logik-Evaluierungsmodul (EVM)
Unterstützt jedes Logik- oder Übersetzungsbauteil in einem BQA-, BQB-, RGY- (14-24 Pin), RSV-, RJW- oder RHL-Gehäuse.
