Texas Instruments TMAG5134 Schalter mit In-Plane-Halleffekt

Texas Instruments TMAG5134 In-Plane Hall-Effekt-Schalter sind stromsparende digitale Schalter mit hoher Empfindlichkeit, die als Ersatz für TMR-, AMR- und Reed-Schalter konzipiert sind. Diese Schalter verfügen über einen integrierten magnetischen Konzentrator, der im Vergleich zu herkömmlichen Hall-Effekt-Bauteilen eine höhere Empfindlichkeit und einen geringeren Stromverbrauch ermöglicht Die TMAG5134 Schalter verfügen über einen integrierten magnetischen Konzentrator, eine In-Plane-Achse der Empfindlichkeit und werden in einem Versorgungsspannungsbereich von 1,65 V bis 5,5 V betrieben. Diese Schalter bieten Optionen zur Erkennung von unipolaren und dual-unipolaren Magnetpolen. Typische Applikationen sind Tür- und Fenstersensoren, Haushaltsgeräte, Wasserzähler, Gaszähler, elektronische Türschlösser, medizinische Geräte, Tablets, Laptops und das Internet of Things (IoT).

Die Schalter der Baureihe TMAG5134 unterstützen mehrere Kombinationen von hochempfindlichen Schwellenwerten mit verschiedenen Abtastraten für ein flexibles Systemdesign, das Magnetauswahl Empfindlichkeit und Leistungsanforderungen berücksichtigt. Die Bauteile verfügen über einen Push-Pull (CMOS)- und einen Open-Drain-Ausgangstyp, wodurch der Bedarf an einem externen Pull-Up-Widerstand entfällt. Sie sind in den industrieweit verbreiteten Gehäusen SOT-23 und X1LGA erhältlich.

Merkmale

Versorgungsspannungsbereich: 1,65 V bis 5,5 V
-40 °C bis 125 °C Betriebstemperaturbereich
In-Plane-Achse der Empfindlichkeit
Integrierter Magnetkonzentrator

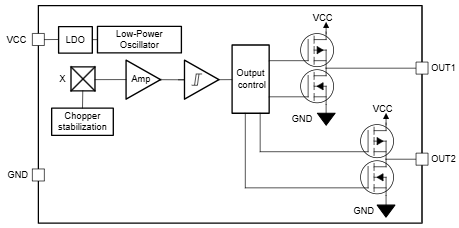

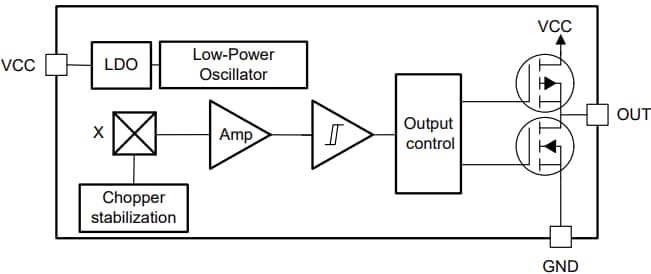

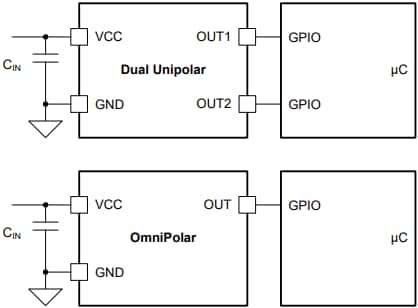

Erkennung von Magnetpolen:
- Omnipolar
- Dual unipolar
Ausgangstyp:
- Push-Pull
- Open-Drain
Verfügbar sowohl als Low-Level-Aktiv als auch als High-Level-Aktiv
Magnetische Betriebspunkte (B_OP):
- 1 mT
- 1,3 mT
- 1,5 mT
- 2 mT

Geringer durchschnittlicher Stromverbrauch I_CCAVG:
- 1.25Hz: 0,5 µA
- 5 Hz: 0,6 µA
- 10 Hz: 0,9 µA
- 20 Hz: 1,4 µA
Pinbelegung und Gehäuse nach Industriestandard
- SOT-23 (DBV)
- X1LGA (ZFC)
