Texas Instruments TPS513885 Synchroner Abwärtswandler
Der synchrone Abwärtswandler TPS513885 von Texas Instruments ist ein monolithischer, synchroner 12-A-Abwärtswandler mit integrierten MOSFETs, die einen hohen Wirkungsgrad ermöglichen. Dieses Bauteil bietet eine benutzerfreundliche Funktionsweise mit einer minimalen Anzahl externer Komponenten für Leistungssysteme mit geringem Platz. Der TPS513885 verwendet einen D-CAP3-Steuermodus, der ein schnelles Einschwingverhalten und eine hervorragende Last- und Leitungsregelung mit interner Kompensation bietet. Die ULQ-Funktion ist besonders vorteilhaft für eine lange Batterielaufzeit in einem stromsparenden Betrieb. Der Betrieb mit großer Last verbessert die Lasttransientenleistung wesentlich, wenn die Eingangsspannung niedrig ist.
Der EN-Pin kann verwendet werden, um den Eco-Modus oder den OOA-Modus (Out-Of-Audio) für den Betrieb mit geringer Last einzustellen. Der Eco-Modus sorgt für einen hohen Wirkungsgrad bei geringer Last. Der OOA-Modus hält die Schaltfrequenz oberhalb der hörbaren Frequenz mit einer minimalen Reduzierung des Wirkungsgrads. Der EN-Pin kann dynamisch umgeschaltet werden, auch wenn der Wandler in Betrieb ist. Der TPS513885 von Texas Instruments verfügt über eine Power-Good-Anzeige und bietet eine Entladefunktion. Der TPS513885 bietet umfassenden Schutz, einschließlich OVP, UVP, OCP, OTP und UVLO. Das Bauteil ist in einem 13-Pin, 3,0 mm × 4,0 mm HotRod-Gehäuse erhältlich, und die Sperrschichttemperatur ist von -20°C bis 125 °C spezifiziert.
Merkmale
- 5,5 V bis 24 V Eingangsspannungsbereich
- 5,15 V Ausgangsspannung
- Integrierte 9,2 mΩ- und 4,5 mΩ-FETs
- Unterstützt 12 A Dauerausgangsstrom
- Niedriger Ruhestrom von 90 uA
- ±1,0 % Genauigkeit der Ausgangsspannung (25 °C)
- D-CAP3™ Kontrollmodus-Architektursteuerung für schnelles Einschwingverhalten
- Unterstützt POSCAP und alle MLCC-Ausgangskondensatoren
- Wählbarer Eco-Modus und Out-of-Audio™-Modus mit dynamischem Wechsel
- ULQ™ verlängert die Batterielaufzeit im Standby-Modus des Systems
- Eingebaute Funktion zur Entladung des Ausgangs
- Integrierte Power-Good-Anzeige
- Wählbare Schaltfrequenz von 560 kHz und 920 kHz
- Festgelegte Soft-Start-Zeit von 0,9 ms
- Betrieb mit großem Tastverhältnis
- Zyklus-für-Zyklus-Überstromschutz und negativer Überstromschutz
- Verriegelter Ausgang, OV und UV-Schutz
- Nicht verriegelte UVLO- und OT-Schutzfunktionen
- -20 °C bis 125 °C Betriebssperrschichttemperatur
- 13-Pin, 3,0 mm × 4,0 mm HotRod™ VQFN-Gehäuse
Applikationen
- Notebooks und PC-Computer
- Ultrabook, Handheld-Tablet-Computer
- Industrie-PC, Single-Board-Computer
- Nichtmilitärische Drohne
- Verteilte Stromversorgungssysteme

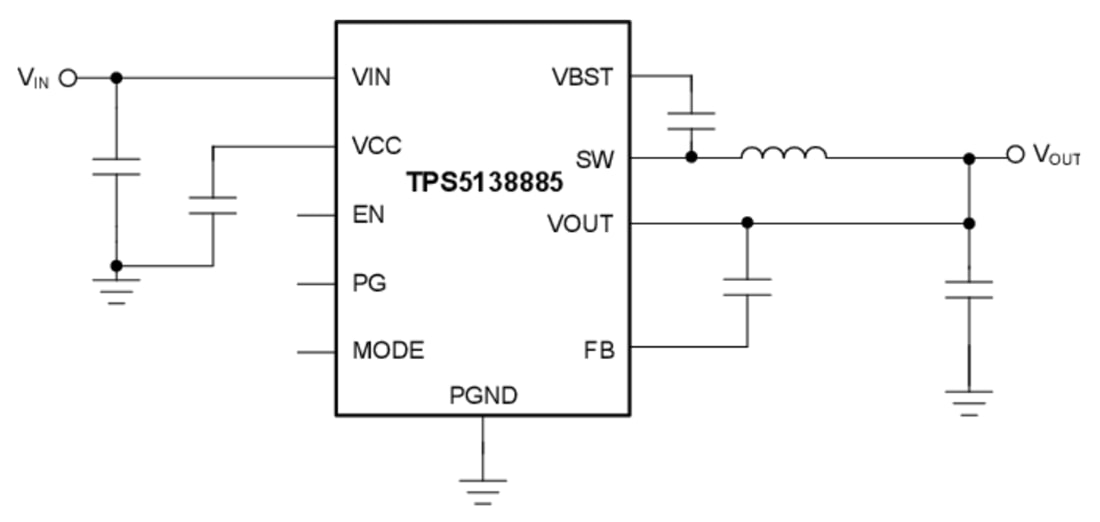

Vereinfachter Schaltplan
Verwandtes Development Tool
Texas Instruments TPS513885EVM Evaluierungsmodul
Bietet eine vollständig bestückte und getestete Schaltung für den TPS513885 Abwärtswandler.
