Texas Instruments TPS54618C-Q1 Synchroner Abwärtswandler
Der Texas Instruments TPS54618C-Q1 synchrone Abwärtswandler ist ein vollausgestatteter synchroner 6-V-, 6-A-Abwärtswandler mit zwei integrierten MOSFETs. Durch die Integration von MOSFETs ermöglicht der TPS54618C-Q1 kleine Designs und durch die Strommodusschaltung kann die Anzahl externer Bauelemente und durch eine Schaltfrequenz von bis zu 2 MHz die Größe der Induktivität reduziert werden. Darüber hinaus wird der IC-Footprint mit einem kleinen, thermisch verbesserten WQFN-Gehäuse von 3 mm × 3 mm reduziert.
Der TPS54618C-Q1 von Texas Instruments bietet eine genaue Regelung für verschiedene Lasten mit einer genauen Spannungsreferenz (VREF) von ±1 % über Temperatur. Der Wirkungsgrad wird durch die integrierten 12-mΩ-MOSFETs und den typischen Versorgungsstrom von 515 µA maximiert. Mithilfe des Freigabe-Pins wird der Ausschaltversorgungsstrom auf 5,5 µA reduziert, indem in den Abschaltmodus gewechselt wird. Die Unterspannungssperre ist intern auf 2,6 V eingestellt, kann aber durch Programmierung des Schwellenwerts mit einem Widerstandsnetzwerk auf dem Freigabe-Pin erhöht werden. Die Ausgangsspannungs-Anlauframpe wird über den Slow-Start-Pin gesteuert. Ein Open-Drain-Power-Good-Signal zeigt an, dass die Ausgangsspannung zwischen 93 % bis 107 % der Nennspannung liegt. Frequenz-Foldback und thermische Abschaltung schützen das Bauteil bei Überstrombedingungen.
Merkmale
- AEC-Q100-qualifiziert für Fahrzeuganwendungen
- TA -Temperatur Klasse 1: -40 °C bis +125 °C
- Fähig für die funktionale Sicherheit
- Dokumentation zur Unterstützung des Designs von funktionalen Sicherheitssystemen ist verfügbar
- Zwei 12-mΩ-MOSFETs (typisch) für einen hohen Wirkungsgrad bei Lasten von 6 A
- Schaltfrequenz: 300 kHz bis 2 MHz
- 0,8 V, ±1 % Spannungsreferenz über Temperatur (-40 °C bis +150 °C)
- Synchronisiert mit einem externen Taktgeber
- Einstellbarer Slow-Start und Sequenzierung
- UV- und OV-Power-Good-Ausgang
- Thermisch verbessertes 16-Pin-WQFN-Gehäuse von 3 mm × 3 mm
Applikationen
- Automotive-Haupteinheit
- Automotive-Kombiinstrumente
- Automotive-FAS-Kamera

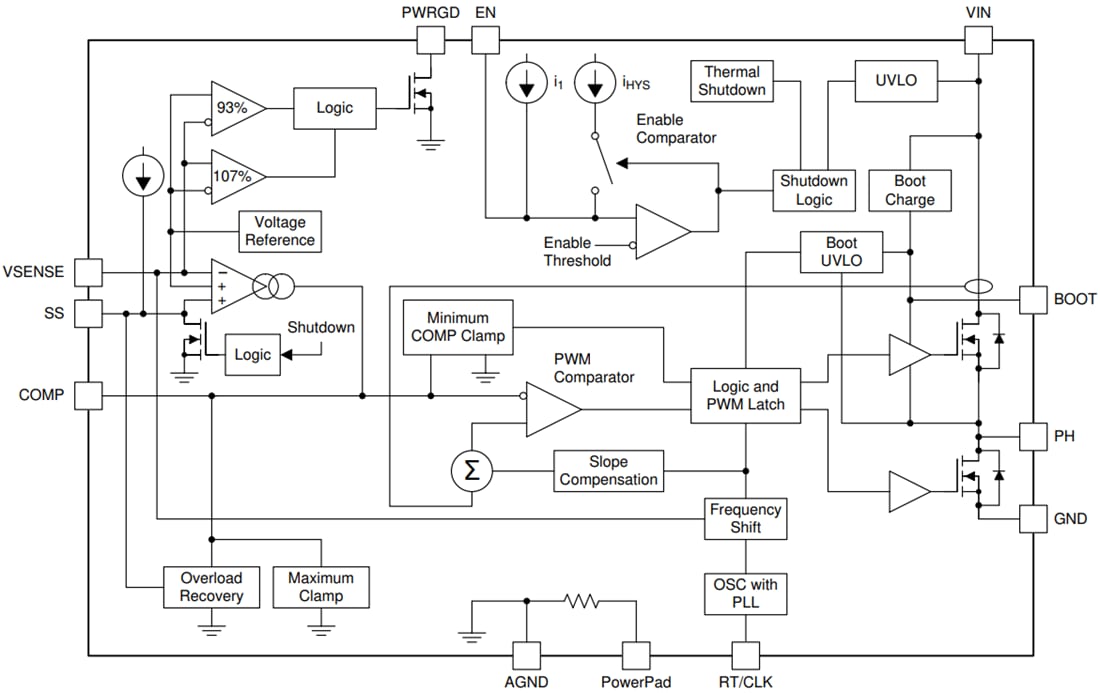

Funktionales Blockdiagramm
