Texas Instruments TPS6522005-EP PMICs

Der Power Management  Integrated Circuit (PMIC) TPS6522005-EP von Texas Instruments  ist für die Versorgung einer breiten Palette von SoCs in mobilen und stationären Anwendungen konzipiert. Dieser PMIC bietet drei Abwärtswandler und vier Linearregler. Der PMIC TPS6522005-EP ist für einen Umgebungstemperaturbereich von -55°C bis 125°C ausgelegt, wodurch er sich hervorragend für verschiedene Anwendungen im Industrie- und Automobilbereich eignet.  Zur Verwendung des PMIC-Wandlers sind eine Induktivität mit 470 nH, eine Eingangskapazität von 4,7µF und eine Ausgangskapazität von mindestens 10µF pro Schiene erforderlich. LDO1 und LDO2 unterstützen Ausgangsströme von 400 mA bei einem Ausgangsspannungsbereich von 0,6 V bis 3,4 V. LDO3 und LDO4 unterstützen Ausgangsströme von 300 mA bei einem Ausgangsspannungsbereich von 1,2 V bis 3,3 V.

Der PMIC TPS6522005-EP ist die perfekte Wahl für industrielle MPUs mit geringem Stromverbrauch wie AM62x und AM64x, die eine geringere Umgebungstemperaturunterstützung benötigen. Dieser IC verfügt außerdem über eine I2C Schnittstelle, IOs, GPIOs und Multifunktions-Pins (MFP), die eine nahtlose Schnittstelle zu einer Vielzahl von SoCs ermöglichen. In den TPS6522005-EP PMIC-Bauteilen sind Goldbonddrähte verbaut und sind für einen Temperaturbereich von -55 °C bis 105 °C ausgelegt. Die Oberfläche ist mit SnPb beschichtet.

Merkmale

  • Unterstützt Verteidigungs-, Luft- und Raumfahrt- sowie medizinische Anwendungen
  • Dynamische Spannungsskalierung an allen drei Abwärtswandlern
  • Niedriger IQ/PFM, PWM-Modus (quasi-feste Frequenz) oder Festfrequenzmodus
  • Programmierbare Leistungssequenzierung und Standardspannungen
  • I2C Schnittstelle, die Standard, Fast-Mode und Fast-Mode+ unterstützt
  • Entwickelt für die Unterstützung von Systemen mit mehr als 14 Schienen (2x TPS6522005-EP Geräte in Multi-PMIC-Konfiguration)
  • 2 GPOs, 1 GPIO und 3 Multifunktions-Pins
  • EEPROM-Programmierbarkeit
  • Funktionssicherheit fähig
  • Gesteuerte Baseline
  • Ein Montage- und Prüfstandort
  • Eine Fertigungsstätte
  • Längerer Produktlebenszyklus
  • Erweiterte Produkt-Änderungsmitteilung
  • Produktrückverfolgbarkeit

Technische Daten

  • 3 Abwärtswandler mit bis zu 2,3 MHz Schaltfrequenz:
    • 1x VIN:
      • 2,5 V bis 5,5 V
      • IOUT: 3,5 A
      • VOUT 0,6 V bis 3,4 V
    • 2x VIN:
      • 2,5 V bis 5,5 V
      • IOUT: 2 A
      • VOUT 0,6 V bis 3,4 V
  • 4 Linearregler:
    • 2x VIN:
      • 1,5 V bis 5,5 V
      • IOUT: 400 mA
      • VOUT: 0,6 V bis 3,4 V (konfigurierbar als Lastschalter und Bypass-Modus, unterstützt SD-Karte)
    • 2x VIN:
      • 2,2 V bis 5,5 V
      • IOUT: 300 mA
      • VOUT: 1,2 V bis 3,3 V (konfigurierbar als Lastschalter)

Applikationen

  • Industrie-MPUs mit geringem Stromverbrauch wie AM62x und AM64x mit Anforderungen für die Unterstützung niedriger Umgebungstemperaturen

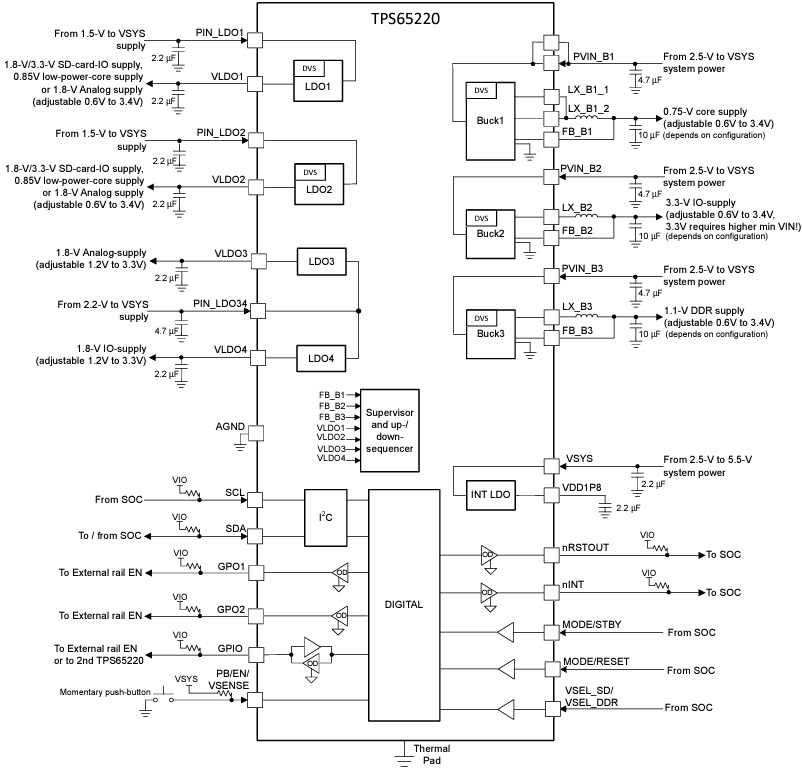

Funktionales Blockdiagramm

Blockdiagramm - Texas Instruments TPS6522005-EP PMICs

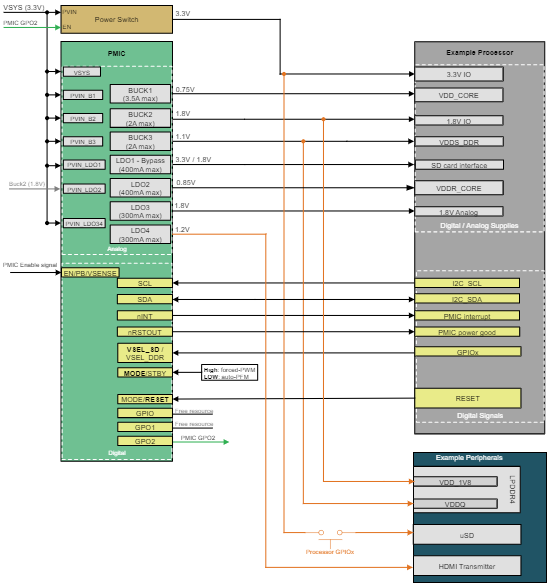

Typisches Anwendungsdiagramm

Applikations-Schaltungsdiagramm - Texas Instruments TPS6522005-EP PMICs
Veröffentlichungsdatum: 2024-01-24 | Aktualisiert: 2024-01-30
